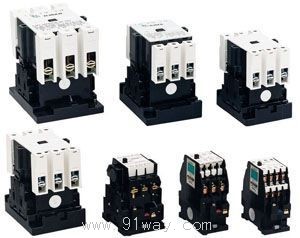

CJX1系列交流接觸器產品詳細說明：

一、適用范圍
CJX1（3TB 3TF）系列交流接觸器用于交流行50/60HZ，額定絕緣電壓至1000V，在AC-3使用類別下，額定工作電壓為380V時的額定工作電流為9-475A的電路中，它主要是供遠距離接通及分斷電路之用，并適用頻繁起動機及控制電動機，也適用于熱繼電器組合成電磁起動器。產品符合IEC60947-4-1，GBI4048.4標準。

二、型號及含義

三、CJX1系列交流接觸器技術參數
3.1、技術參數見表

接觸器型號		CJX1-9 3TB40 CJX1-12 3TB41	CJX1-16 3TB42 CJX1-22 3TB43	CJX1-32 3TB44	CJX1-45 3TF46 CJX1-63 3TF47	CJX1-75 3TF48 CJX1-85 3TF49	CJX1-110 3TF50 CJX1-140 3TF51	CJX1-170 3TF52 CJX1-205 3TF53	CJX1-250 3TF54 CJX1-300 3TF55	CJX1-400 3TF56 CJX1-475 3TF57
機械壽命（X106）		10	10	10	10	10	6	8	8	8
約定發熱電流		20	30	45	80	100	160	200/220	300	400/550
額定絕緣電壓		660	660	660	1000	1000	1000	1000	1000	1000
額定工作 電流（A）	380V 660V	9/12 7.2/9.5	16/22 13.5	32 18	45/63 45/63	75/85 75/85	110/140 110/140	170/205 170/225	250/300 250	400/475 400
可控制電動機 功率（KW）	380V 660V	4/5.5 5.5/7.5	7.5/11 11	15 15	22/30 39/55	37/45 67	55/75 100	90/110 156	132/160 235	200/250 375
可控制電動機功率（KW）	380V 660V	1.4/1.9 2.4/3.3	3.5/4 6/6.6	7.5 11	12/14 20.8/24	17/21 29.5/36	27/35 46.9/60	38/50 66/86	58/66 100/114	81 140
操作頻率（1/h）	AC3 AC4	1200 300	600 300	600 300	1200/1000 600/400	1000 400	1000 400	700/500 300/130	700/500 200/130	500/420 150
電壽命（X106）	AC3 AC4	1.0 0.2	1.0 0.2	1.0 0.2	1.0 0.1	1.0 0.1	1.0 0.1	1.0/0.8 ??0.1	0.8 0.1	0.8 0.1
吸引線圈工 作電壓范圍
吸引 線圈 功率 消耗	吸合AV 起動VA	10 68	10 69	10 71	17 183	32 330	39 550	58 910	84 1430	115 2450
輔助接觸 額定絕緣 電壓（V）		660	680	660	660	660	660	660	660	660
輔助接觸約定發熱電流（A）		10	10	10	10	10	10	10	10	10
輔助 觸頭 額定 工作 電流（A）	Ac15 380/660	1.9/1.1	1.9/1.1	1.9/1.1	1.9/1.1	1.9/1.1	1.9/1.1	1.9/1.1	1.9/1.1	1.9/1.1
	De13 220V	0.15	0.15	0.15	0.15	0.15	0.15	0.15	0.15	0.15

3.2、控制線圈額定電壓
50Hz:24,36,48,110,127,220,380,etc.
60Hz:24,110,220,440,etc
