一、概述

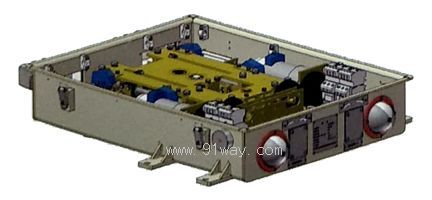

CJM1型電動操動機構可用于ZF-126系列氣體絕緣金屬封閉開關設備(GIS)，用于GIS開關設備中三工位隔離/接地開關的開斷，關合操動裝置。(即一臺三 工位機構即可實現GIS中隔離開關的分閘、合閘功能，又可實現GIS中接地開關的分閘、合閘功能。)

二、原理
本機構利用絲杠螺母結構，通過電機的正反轉功能撥動裝于主軸上的凸輪板旋轉，帶動主軸的轉動，從而實現隔離與接地開關準確分合。機構同時具有手動、電動兩種操作功能。

三、使用環境
1、周圍空氣溫度：下限-25℃，上限+40℃。
2、海拔不超過2000m。
3、污穢等級：Ⅲ級。
4、外殼防護等級：IP54。
5、風壓不超過700Pa (相當于風速34m/s)。
6、無火災、爆炸危險、嚴重污穢、無腐蝕性氣體、無劇烈振動場合。
