您的位置：您的位置：首頁 → 五金工具 → 量具衡器 → 卡盤 → DPT系列二爪后拉式油壓卡盤

產品名稱：

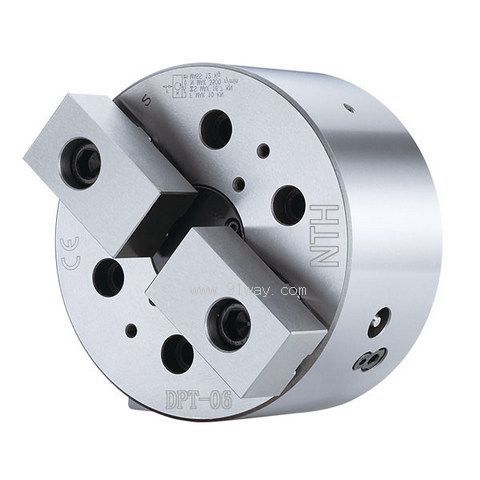

DPT系列二爪后拉式油壓卡盤

型號規格：

放大圖片

產品類別：

常規產品 -- 五金工具 -- 卡盤

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13371811002

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

DPT系列二爪后拉式油壓卡盤產品詳細說明：

DPT系列二爪后拉式油壓卡盤采用斜柱后拉式結構，精度高，夾緊力大。卡盤工作時，由斜柱的后拉將工件拉向定位面再進行夾緊，從而保證了徑向尺寸和軸向尺寸的精度。本卡盤適合于夾持異型工件，尤其是對垂直度和平行度有要求的工件。
注：此型卡盤祇能做外徑夾持，夾持尺寸變換時，須更換軟卡爪。

尺寸單位/Size unit: mm

規格 Spec 型號 Model	楔心行程 Plunger stroke mm	爪行程直徑 Jaw stroke Dia. mm	容許油壓缸推力 Max.D.B.Pull KN(kgf)	最大夾持力 Max clamping force KN(kgf)
DPT-06A5	15	7.8	6(610)	16.7(1700)
DPT-08A5	20	10.3	10.7(1090)	30(3060)
DPT-08A6	20	10.3	10.7(1090)	30(3060)
DPT-10A6	20	10.3	14(1430)	40(4080)
DPT-10A8	20	10.3	14(1430)	40(4080)

規格 Spec 型號 Model	最高轉速 Max RPM	最大使用壓力 Max.pressure Mpa(Kgf/cm²)	慣性矩 I kg*m²	重量 Weight Kg
DPT-06A5	3500	1.7(17)	0.06	14
DPT-08A5	3000	1.5(15)	0.14	26
DPT-08A5	3000	1.5(15)	0.14	24
DPT-10A6	2500	1.3(13)	0.36	50
DPT-10A8	2500	1.3(13)	0.36	49

規格 Spec 型號 Model	A	B	C(H6)	D	D1	E	E1	F	G max	G min	H	J	K	L1	L2 Min
DPT-06A5	165	88	140	104.8	82.56	5	15	35	30	15	35	32	55	13	8
DPT-08A5	210	100	170	133.4	82.56	5	23	45	27	7	38	37	75	17	9
DPT-08A5	210	100	170	133.4	106.38	5	17	45	27	7	38	37	75	17	9
DPT-10A6	254	110	220	171.4	106.38	5	25	55	31	11	41	48	85	19	9
DPT-10A8	254	110	220	171.4	139.72	5	18	55	31	11	41	48	85	19	9

規格 Spec
型號 Model

M1

M2

M3

M4

M5

M6

N

P

R

S

T

X

DPT-06A5

M16

6-M10

4-M6

3-M5

6-M10

73

23

35

45

DPT-08A5

M20

6-M12

6-M10

4-M10

3-M6

6-M12

82

26

40

50

60

DPT-08A5

M20

6-M12

4-M6

4-M10

3-M6

6-M12

82

26

40

50

60

DPT-10A6

M24

6-M16

6-M12

4-M10

3-M6

6-M14

100

32

50

55

70

DPT-10A8

M24

6-M16

4-M8

4-M10

3-M6

6-M14

100

32

50

55

70

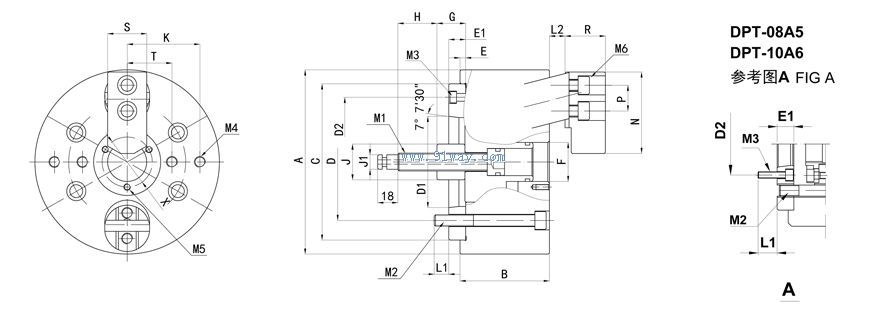

DPT系列二爪后拉式油壓卡盤（示意圖）
