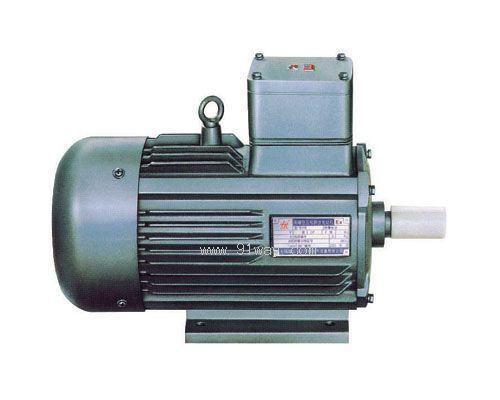

YBX4系列防爆型三相異步電動機產品詳細說明：

產品概述
YBX4-BT4系列隔爆型超高效率三相異步電動機是采用新材料、新工藝和優化設計而制造的全封閉、自扇冷鼠籠三相異步電動機，新一代的節能產品。YBX4-BT4系列電機具有效率高，起動轉矩大，噪聲低，結構更加合理，冷卻散熱條件成熟等特點。該系列電機效率指標符合GB18613-2020《中小型三相異步電動機能效限定值及能效等級》中規定的能效2級的效率值，與IEC60034-30的IE4保持一致。YBX4系列電機防爆性能符合GB3836.1-2021《爆炸性環境第1部分：設備通用要求》和GB3836.2-2021《爆炸性環境第2部分：由隔爆外殼“d”保護的設備》的規定，制成隔爆型。YBX4系列電機防爆標志分為：ExdbIAT4/BT4 Mb、ExdbIIAT4/BT4/CT4 Gb。

YBX4-CT4系列粉塵防爆型三相異步電動機是按照國家標準GB12476.1-2013《可燃性粉塵環境用電氣設備第1部分：通用要求》及GB12476.5-2013《可燃性粉塵環境用電氣設備第5部分：外殼保護型“tD”》的規定，制成粉塵防爆型。防爆標志為Ex tD A21 IP65 T130℃、Ex tD A22IP65T130℃。YBX4-CT4系列粉塵防爆型三相異步電動機符合JB/T10352-2015。

YBX4系列防爆型三相異步電動機技術參數

型號 Model	額定功率 Power	額定電壓 Voltage	額定電流 Current	額定轉速 Speed	效率 Efficiency	功率因數 COSφ	堵轉轉距 額定轉距	堵轉電流 額定電流	大轉距  額定轉矩 額定轉距 Rated torque		噪音 Noise	重量 Weight
	kW	V	A	r/min	η%	%	Tst/Tn	Ist/In	Tmax/Tn     N.m		dB(A)	Kg
同步轉速Synchronous Speed 3000r/min
YBX4-80M1-2	0.75	380	1.7	2880	80.7	0.82	2.3	7.0	2.3	2.4	62	18
YBX4-80M2-2	1.1	380	2.4	2880	82.7	0.83	2.2	7.6	2.3	3.5	62	19
YBX4-90S-2	1.5	380	3.2	2890	84.2	0.84	2.2	7.9	2.3	4.8	67	23
YBX4-90L-2	2.2	380	4.6	2890	85.9	0.85	2.2	7.9	2.3	7.0	67	24
YBX4-100L-2	3	380	6.0	2910	87.1	0.87	2.2	8.5	2.3	9.6	74	34
YBX4-112M-2	4	380	7.8	2910	88.1	0.88	2.2	8.5	2.3	12.7	77	44
YBX4-132S1-2	5.5	380	10.6	2945	89.2	0.88	2.0	8.5	2.3	17.5	79	58
YBX4-132S2-2	7.5	380	14.4	2940	90.1	0.88	2.0	8.5	2.3	23.9	79	63
YBX4-160M1-2	11	380	20.6	2950	91.2	0.89	2.0	8.5	2.3	35.0	81	124
YBX4-160M2-2	15	380	27.9	2950	91.9	0.89	2.0	8.5	2.3	47.8	81	135
YBX4-160L-2	18.5	380	34.2	2950	92.4	0.89	2.0	8.5	2.3	58.9	81	150
YBX4-180M-2	22	380	40.5	2960	92.7	0.89	2.0	8.5	2.3	70.0	83	161
YBX4-200L1-2	30	380	54.9	2970	93.3	0.89	2.0	8.5	2.3	95.5	84	230
YBX4-200L2-2	37	380	67.4	2975	93.7	0.89	2.0	8.5	2.3	118	84	256
YBX4-225M-2	45	380	80.8	2975	94.0	0.90	2.0	8.0	2.3	143	86	317
YBX4-250M-2	55	380	98.5	2970	94.3	0.90	2.0	8.0	2.3	175	89	400
YBX4-280S-2	75	380	134	2980	94.7	0.90	1.8	7.5	2.3	239	91	460
YBX4-280M-2	90	380	160	2980	95.0	0.90	1.8	7.5	2.3	287	91	530
YBX4-280L-2	110	380	195	2980	95.2	0.90	1.8	7.5	2.3	350	92	656
YBX4-315S-2	110	380	195	2975	95.2	0.90	1.8	7.5	2.3	350	92	875
YBX4-315M-2	132	380	234	2975	95.4	0.90	1.8	7.5	2.3	420	92	965
YBX4-315L1-2	160	380	279	2975	95.6	0.91	1.8	7.5	2.3	509	92	1033
YBX4-315L2-2	185	380	323	2975	95.7	0.91	1.8	7.5	2.3	589	92	1085
YBX4-315L3-2	200	380	349	2975	95.8	0.91	1.8	7.5	2.2	637	92	1085
YBX4-315L4-2	220	380	383	2975	95.8	0.91	1.6	7.5	2.2	700	100	1310
YBX4-355M1-2	220	380	383	2980	95.8	0.91	1.6	7.5	2.2	700	100	1600
YBX4-355M2-2	250	380	436	2980	95.8	0.91	1.6	7.5	2.2	796	100	1670
YBX4-355L1-2	280	380	488	2980	95.8	0.91	1.6	7.5	2.2	891	100	1790
YBX4-355L2-2	315	380	549	2980	95.8	0.91	1.6	7.5	2.2	1003	100	1820
YBX4-355L3-2	355	380	619	2980	95.8	0.91	1.6	7.5	2.2	1130	100	1860



型號 Model	額定功率 Power	額定電壓 Voltage	額定電流 Current	額定轉速 Speed	效率 Efficiency	功率因數 COSφ	堵轉轉距 額定轉距	堵轉電流 額定電流	大轉距 額定轉距	額定轉矩 Rated torque	噪音 Noise	重量 Weight
	kW	V	A	r/min	η%	%	Tst/Tn	Ist/In	Tmax/Tn	N.m	dB(A)	Kg
同步轉速Synchronous Speed 1500r/min
YBX4-80M1-4	0.55	380	1.4	1435	80.8	0.75	2.4	6.6	2.3	3.5	56	16
YBX4-80M2-4	0.75	380	1.8	1435	82.5	0.75	2.3	6.6	2.3	4.8	56	17
YBX4-90S-4	1.1	380	2.6	1440	84.1	0.76	2.3	6.8	2.3	7.0	59	23
YBX4-90L-4	1.5	380	3.5	1440	85.3	0.77	2.3	7.0	2.3	9.6	59	25
YBX4-100L1-4	2.2	380	4.8	1450	86.7	0.81	2.3	7.6	2.3	14.0	64	27
YBX4-100L2-4	3	380	6.3	1450	87.7	0.82	2.3	7.6	2.3	19.1	64	30
YBX4-112M-4	4	380	8.4	1450	88.6	0.82	2.2	7.8	2.3	25.5	65	35
YBX4-132S-4	5.5	380	11.2	1470	89.6	0.83	2.0	7.9	2.3	35.0	71	65
YBX4-132M-4	7.5	380	15.0	1470	90.4	0.84	2.0	7.5	2.3	47.8	71	78
YBX4-160M-4	11	380	21.5	1475	91.4	0.85	2.2	7.7	2.3	70.0	73	135
YBX4-160L-4	15	380	28.8	1475	92.1	0.86	2.2	7.8	2.3	95.5	73	147
YBX4-180M-4	18.5	380	35.3	1480	92.6	0.86	2.0	7.8	2.3	118	76	172
YBX4-180L-4	22	380	41.8	1480	93.0	0.86	2.0	7.8	2.3	140	76	198
YBX4-200L-4	30	380	56.6	1475	93.6	0.86	2.0	7.3	2.3	191	76	251
YBX4-225S-4	37	380	69.6	1485	93.9	0.86	2.0	7.4	2.3	236	78	305
YBX4-225M-4	45	380	84.4	1485	94.2	0.86	2.0	7.4	2.3	287	78	335
YBX4-250M-4	55	380	103	1480	94.6	0.86	2.2	7.4	2.3	350	79	420
YBX4-280S-4	75	380	136	1490	95.0	0.88	2.0	6.9	2.3	478	80	510
YBX4-280M-4	90	380	163	1490	95.2	0.88	2.0	6.9	2.3	573	80	570
YBX4-280L-4	110	380	195	1490	95.4	0.90	1.8	7.5	2.3	700	80	650
YBX4-315S-4	110	380	197	1485	95.4	0.89	2.0	7.0	2.2	700	88	870
YBX4-315M-4	132	380	236	1485	95.6	0.89	2.0	7.0	2.2	840	88	960
YBX4-315L1-4	160	380	285	1485	95.8	0.89	2.0	7.1	2.2	1019	88	1140
YBX4-315L2-4	185	380	326	1485	95.9	0.90	2.0	7.1	2.2	1178	88	1144
YBX4-315L3-4	200	380	352	1485	96.0	0.90	2.0	7.1	2.2	1273	88	1144
YBX4-315L4-4	220	380	387	1485	96.0	0.90	2.0	7.1	2.2	1401	88	1310
YBX4-355M1-4	220	380	387	1490	96.0	0.90	2.0	7.1	2.2	1401	95	1630
YBX4-355M2-4	250	380	440	1490	96.0	0.90	2.0	7.1	2.2	1592	95	1680
YBX4-355L1-4	280	380	492	1490	96.0	0.90	2.0	7.1	2.2	1783	95	1750
YBX4-355L2-4	315	380	554	1490	96.0	0.90	2.0	7.1	2.2	2006	95	1820
YBX4-355L3-4	355	380	624	1490	96.0	0.90	2.0	7.1	2.2	2260	95	1860



型號 Model	額定功率 Power	額定電壓 Voltage	額定電流 Current	額定轉速 Speed	效率 Efficiency	功率因數 COSφ	堵轉轉距 額定轉距	堵轉電流 額定電流	大轉距 額定轉距	額定轉矩 Rated torque	噪音 Noise	重量 Weight
	kW	V	A	r/min	η%	%	Tst/Tn	Ist/ln	Tmax/Tn	N.m	dB(A)	Kg
同步轉速Synchronous Speed 1000r/min
YBX4-80M1-6	0.37	380	1.1	928	73.5	0.70	1.9	6.0	2.0	3.5	54	26
YBX4-80M2-6	0.55	380	1.5	928	77.2	0.72	1.9	6.0	2.1	5.3	54	27
YBX4-90S-6	0.75	380	2.0	950	78.9	0.71	2.0	6.0	2.1	7.2	57	30
YBX4-90L-6	1.1	380	2.8	950	81.0	0.73	2.0	6.0	2.1	10.5	57	32
YBX4-100L1-6	1.5	380	3.8	955	82.5	0.73	2.0	6.5	2.1	14.3	61	40
YBX4-112M-6	2.2	380	5.4	955	84.3	0.74	2.0	6.6	2.1	21.0	65	45
YBX4-80M1-6	0.37	380	1.1	928	73.5	0.70	1.9	6.0	2.0	3.5	54	26
YBX4-80M2-6	0.55	380	1.5	928	77.2	0.72	1.9	6.0	2.1	5.3	54	27
YBX4-90S-6	0.75	380	2.0	950	78.9	0.71	2.0	6.0	2.1	7.2	57	30
YBX4-90L-6	1.1	380	2.8	950	81.0	0.73	2.0	6.0	2.1	10.5	57	32
YBX4-100L1-6	1.5	380	3.8	955	82.5	0.73	2.0	6.5	2.1	14.3	61	40
YBX4-112M-6	2.2	380	5.4	955	84.3	0.74	2.0	6.6	2.1	21.0	65	45
YBX4-132S-6	3	380	7.2	970	85.6	0.74	2.0	6.8	2.1	28.7	69	57
YBX4-132M1-6	4	380	9.5	970	86.8	0.74	2.0	6.8	2.1	38.2	69	68
YBX4-132M2-6	5.5	380	12.7	970	88.0	0.75	2.0	7.0	2.1	52.5	69	78
YBX4-160M-6	7.5	380	16.2	980	89.1	0.79	2.0	7.0	2.1	71.6	73	122
YBX4-160L-6	11	380	23.1	980	90.3	0.80	2.0	7.2	2.1	105	73	149
YBX4-180L-6	15	380	30.9	980	91.2	0.81	2.0	7.3	2.1	143	73	181
YBX4-200L1-6	18.5	380	37.8	985	91.7	0.81	2.0	7.3	2.1	177	73	229
YBX4-200L2-6	22	380	44.8	985	92.2	0.81	2.0	7.4	2.1	210	73	245
YBX4-225M-6	30	380	59.1	990	92.9	0.83	2.0	6.9	2.1	287	74	300
YBX4-250M-6	37	380	71.7	990	93.3	0.84	2.0	7.1	2.1	353	76	362
YBX4-280S-6	45	380	85.8	990	93.7	0.85	2.0	7.3	2.0	430	78	498
YBX4-280M-6	55	380	103	990	94.1	0.86	2.0	7.3	2.0	525	78	577
YBX4-280L-6	75	380	143	990	94.6	0.84	2.0	6.6	2.1	716	78	710
YBX4-315S-6	75	380	143	990	94.6	0.84	2.0	6.6	2.0	716	83	810
YBX4-315M-6	90	380	170	990	94.9	0.85	2.0	6.7	2.0	860	85	1630
YBX4-315L1-6	110	380	207	990	95.1	0.85	2.0	6.7	2.0	1051	85	1680
YBX4-315L2-6	132	380	244	990	95.4	0.86	2.0	6.8	2.0	1261	85	1750
YBX4-315L3-6	160	380	296	990	95.6	0.86	1.8	6.8	2.0	1528	85	1830
YBX4-355M1-6	160	380	296	990	95.6	0.86	1.8	6.8	2.0	1528	85	1920
YBX4-355M2-6	185	380	342	990	95.7	0.86	1.8	6.8	2.0	1767	85	1960
YBX4-355M3-6	200	380	365	990	95.8	0.87	1.8	6.8	2.0	1910	95	2830
YBX4-355L1-6	220	380	401	990	95.8	0.87	1.8	6.8	2.0	2101	95	2940
YBX4-355L2-6	250	380	456	990	95.8	0.87	1.8	6.8	2.0	2388	95	3340
YBX4-355L3-6	280	380	510	990	95.8	0.87	1.8	6.8	2.0	2674	99	3500
YBX4-355L4-6	315	380	609	995	95.8	0.82	0.9	7.8	1.8	3008	99	3700



型號 Model	額定功率 Power	額定電壓 Voltage	額定電流 Current	額定轉速 Speed	效率 Efficiency	功率因數 COSφ	堵轉轉距 額定轉距	堵轉電流 額定電流	大轉距 額定轉距	額定轉矩 Rated torque	噪音 Noise	重量 Weight
	kW	V	A	r/min	η%	%	Tst/Tn	Ist//n	Tmax/Tn	N.m	dB(A)	Kg
同步轉速Synchronous Speed 750r/min
YBX4-80M1-8	0.18	380	0.8	650	58.7	0.61	1.8	5.2	1.9	2.3	52	27
YBX4-80M2-8	0.25	380	1.0	650	64.1	0.61	1.8	5.7	1.9	3.2	52	32
YBX4-90S-8	0.37	380	1.3	670	69.3	0.61	1.8	6.2	1.9	4.7	56	36
YBX4-90L-8	0.55	380	1.9	670	73.0	0.61	1.8	5.9	2.0	7.0	56	42
YBX4-100L1-8	0.75	380	2.3	690	75.0	0.67	1.8	6.2	2.0	9.6	59	45
YBX4-100L2-8	1.1	380	3.1	690	77.7	0.69	1.8	6.2	2.0	14.0	59	46
YBX4-112M-8	1.5	380	4.1	690	78.7	0.70	1.8	6.7	2.0	19.1	61	47
YBX4-132S-8	2.2	380	5.7	710	81.9	0.71	1.8	6.7	2.0	28.0	64	56
YBX4-132M-8	3	380	7.5	710	83.5	0.73	1.8	6.9	2.0	38.2	64	69
YBX4-160M1-8	4	380	9.8	720	84.8	0.73	1.9	6.9	2.0	50.9	68	118
YBX4-160M2-8	5.5	380	13.1	720	86.2	0.74	1.9	6.9	2.0	70.0	68	133
YBX4-160L-8	7.5	380	17.4	720	87.3	0.75	1.9	6.6	2.0	95.5	68	140
YBX4-180L-8	11	380	25.2	730	88.6	0.75	2.0	6.6	2.0	140	70	169
YBX4-200L-8	15	380	33.5	730	89.6	0.76	2.0	6.8	2.0	191	70	218
YBX4-225S-8	18.5	380	41.0	730	90.1	0.76	1.9	6.8	2.0	236	73	259
YBX4-225M-8	22	380	47.3	730	90.6	0.78	1.9	7.0	2.0	280	73	291
YBX4-250M-8	30	380	63.2	730	91.3	0.79	1.9	6.7	2.0	382	73	385
YBX4-280S-8	37	380	77.5	740	91.8	0.79	1.9	6.7	2.0	471	76	457
YBX4-280M-8	45	380	93.9	740	92.2	0.79	1.9	6.7	2.0	573	76	522
YBX4-280L-8	55	380	112	740	92.5	0.81	1.8	6.8	2.0	700	76	630
YBX4-315S-8	55	380	112	740	92.5	0.81	1.8	6.8	2.0	700	82	1000
YBX4-315M-8	75	380	151	740	93.1	0.81	1.8	6.3	2.0	955	82	1005
YBX4-315L1-8	90	380	179	740	93.4	0.82	1.8	6.4	2.0	1146	82	1080
YBX4-315L2-8	110	380	218	740	93.7	0.82	1.8	6.4	2.0	1401	82	1160
YBX4-315L3-8	132	380	260	740	94.0	0.82	1.8	6.4	2.0	1681	82	1345
YBX4-355M1-8	132	380	260	740	94.0	0.82	1.8	6.4	2.0	1681	89	1580
YBX4-355M2-8	160	380	314	740	94.3	0.82	1.8	6.4	2.0	2037	89	1690
YBX4-355L1-8	185	380	362	740	94.5	0.82	1.8	6.4	2.0	2356	89	1840
YBX4-355L2-8	200	380	387	740	94.6	0.83	1.8	6.4	2.0	2547	89	1940
YBX4-355L3-8	220	380	426	740	94.6	0.83	1.8	6.4	2.0	2801	89	1980
YBX4-355L4-8	250	380	502	740	94.6	0.80	1.1	7.5	1.8	3183	92	2800
同步轉速Synchronous Speed 600r/min
YBX4-315S-10	45	380	99.1	590	92.0	0.75	1.5	6.2	2.0	716.2	82	785
YBX4-315M-10	55	380	121	590	92.0	0.75	1.5	6.2	2.0	875.4	82	925
YBX4-315L1-10	75	380	162	590	92.8	0.76	1.5	5.8	2.0	1194	82	1030
YBX4-315L2-10	90	380	191	590	93.0	0.77	1.5	5.9	2.0	1433	82	1080
YBX4-355M1-10	90	380	191	590	93.0	0.77	1.5	5.9	2.0	1433	90	1490
YBX4-355M2-10	110	380	230	590	93.3	0.78	1.3	6.0	2.0	1750	90	1630
YBX4-355M3-10	132	380	274	590	93.8	0.78	1.3	6.1	2.0	2101	90	1750
YBX4-355L1-10	160	380	332	590	93.8	0.78	1.3	6.1	2.0	2547	90	1910
YBX4-355L2-10	185	380	384	590	93.8	0.78	1.3	6.1	2.0	2945	90	1950
