您的位置：您的位置：首頁 → 機械傳動 → 制動器|離合器 → 電磁離合器 → DLM4系列微型單片電磁離合器

產品名稱：

DLM4系列微型單片電磁離合器

型號規格：

放大圖片

產品類別：

常規產品 -- 機械傳動 -- 電磁離合器

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13371811002

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

DLM4系列微型單片電磁離合器產品詳細說明：

DLM4系列微型單片電磁離合器

DLM4系列干式多片電磁離合器用于機械傳動系統中,通過直流電源(一般為24伏)控制而成自動執行元件。它能在主動部分快速結合或分離,制動，換向，變速及定位等動作。因其體積小，接通和斷開時間很短。空轉力矩小，還特別適合于需要操作頻率小的場合，迅速地完成力矩的傳遞或分離，故可廣泛地應用于自動化程度較高的數控，仿形系統和其它機械結構中。

型號	規格	動力矩 (牛×10米)	空轉力矩 (牛×10米)	接通時間 (秒)	斷開時間 (秒)	額定電壓 (伏)	線圈消耗功率 (瓦)	磨擦片許用相對轉達速 (轉/分)	備注
DLM4	2.5	2.5	0.025	0.10	0.03	DC24	17	3500	無電刷、滑環
	5	5	0.050	0.14	0.04		26	3000
	10	10	0.10	0.16	0.06		41	3000
	16	16	0.16	0.18	0.08		48	2500
	25	25	0.25	0.20	0.10		52	2000

外型及安裝尺寸
尺寸/型號	DLM4-2.5	DLM4-5	DLM4-10	DLM4-16	DLM4-25
D1	Φ100	Φ115	Φ135	Φ150	Φ170
D2	Φ85	Φ100	Φ115	Φ125	Φ145
D3	Φ75H9	Φ85H9	Φ95H9	Φ105H9	Φ120H9
d	Φ25H8	Φ30H8	Φ40H8	Φ45H8	Φ50H8
b	8H9	8H9	12H9	14H9	16H9
H	27.6H12	32.6H12	42.9H12	48.3H12	53.6H12
L1	50	55	62	67	72
L2	46.5±0.3	50.5±0.3	55.5±0.3	60.5±0.3	66±0.3
E	100	104	110	116	122
E1	95	99	105	111	117
a	4	5	5.5	7	8
c	2.5	2.5	3	3.5	4
M	3-M4	3-M5	3-M6	3-M8	3-M10
δ	0.2±0.05	0.25±0.05	0.3±0.05	0.2±0.05	0.35±0.05

DLM4濕式多片電磁離合器外形尺寸和線圈參數

型號	規格	最大外徑 (毫米)	最大軸向尺寸 (毫米)	線圈(直流24伏)
型號	規格	最大外徑 (毫米)	最大軸向尺寸 (毫米)	線徑 (毫米)	匝數	電阻值20℃ (歐)
DLM4	2.5	100	50	0.35	900	29
	5	115	55	0.4	800	22
	10	135	62	0.5	700	15
	16	150	67	0.57	650	12.2
	25	170	72	0.6	600	11.5

規格型號	額定動力矩 (N.m)	空載力矩 ≤(N.m)	接通時間 ≤(s)	斷開時間 ≤(s)	額定電壓 (DC V)	線圈消耗功率(20℃)(W)	允許最高轉速(R/Min)
DLM4-2.5	25	010	0.10	0.09	24	16.5	3500
DLM4-2.5	50	0.20	0.14	0.04	24	20.5	3000
DLM4-10	100	0.30	0.16	0.06	24	28.5	3000
DLM4-16	160	0.8	0.20	0.10	24	48	3000
DLM4-25	250	1.2	0.27	0.15	24	53	2500
DLM4-40	400	2.0	0.35	0.20	24	62	2200
DLM4-80	800	4.0	0.35	0.20	24	79	2000

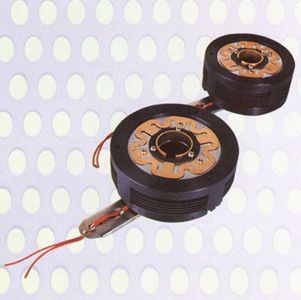

DLM4系列微型單片電磁離合器（示意圖）
