DW10-10/G系列戶外交流高壓多油斷路器產品詳細說明：

DW10-10 I、II、III、G型戶外高壓多油斷路器是系三相交流50Hz的高壓開關設備，適用于城市或農村額定電壓為10KV的電力系統中，作為電力設備和電力線路的控制、保護之用。本斷路器能可靠分合負荷電流、過載電流以及短路電流。

DW10-10/G系列戶外交流高壓多油斷路器主要技術參數

額定電壓（KV）	額定電流（A）	額定短路開斷 電流（KA）	額定短路關合 電流（KA）	額定峰值耐受 電流（KA）	額定短時耐受 電流（KA）	額定短時持續 時間（KA）	重量
10	30	1.8 2.9	4.5 7.4	4.5 7.4	1.8 2.9	4	95 96
	50
	100
	200
	400
	600

結構簡介
斷路器分三相共箱油浸式機構，采用插入式銅鎢觸頭（I 型靜觸頭鑲一片，II 型靜觸頭鑲二片）。箱內裝有一次過流脫扣器及延時裝置，當網路出現故障時能自動脫扣。油兼作滅弧絕緣介質。手力操作機構裝在箱前端與開關聯成一體。導線穿過固一在箱蓋兩側的瓷套管引出。
DW10-10 I G型采用防型瓷套并加大了外絕緣距離；箱蓋與箱體采用全封閉聯接；不需打開箱體即可在機構罩內調整脫扣電流。

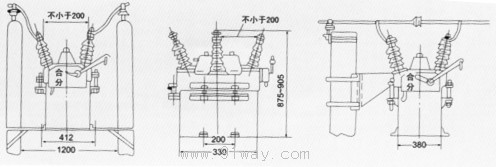

DW10-10/G系列戶外交流高壓多油斷路器外型安裝尺寸

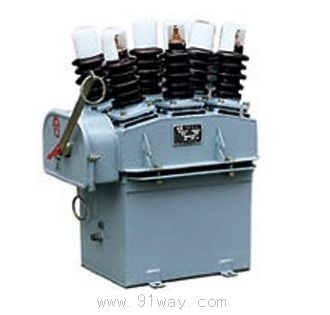

DW10-10/G系列戶外交流高壓多油斷路器
