JW系列（IP44）三相異步電動機產品詳細說明：

JW系列三相異步電動機按國家微型電機標準設計制造，外殼采用鋁合金，重量輕、外觀美、噪聲低，起動性能好，運行可靠維護方便等特點。采用B級絕緣、外殼防護等級為IP44，冷卻方式為IC44，冷卻方式為IC44，額定電壓為380V，額定頻率為50Hz，廣泛用于鉆床、小型機床、醫療器械、風機、各種機械設備等。

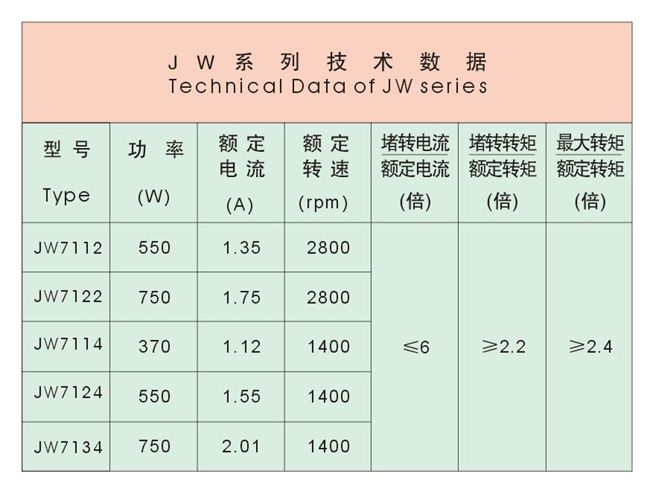

JW系列規格表

型號 Type	功率 (W)Power	型號 Type	功率 (W)Power
JW-6314	180	JW-7114	370
JW-6324	250	JW-7124	550
JW-6312	250	JW-7112	550
JW-6322	370	JW-7122	750

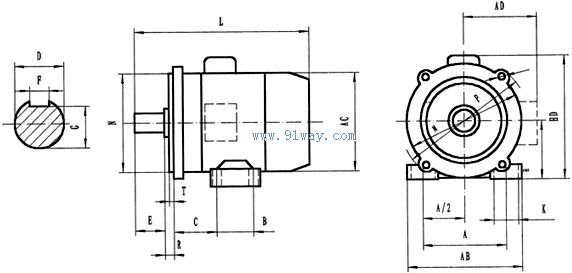

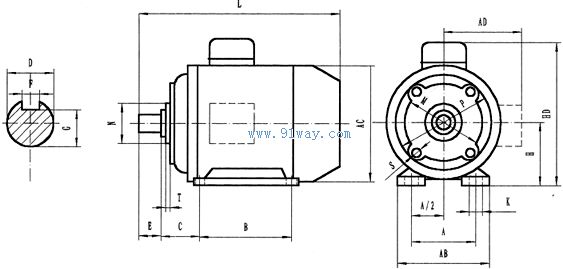

機座號	B 3安 裝 尺 寸 及 公 差																			外形尺寸≤
	A	A/21)		B	C		D		E		F		G		H		K			AB	AC	AD	HD	L
	基本 尺寸	基本 尺寸	極限 偏差	基本 尺寸	基本 尺寸	極限 偏差	基本 尺寸	極限 偏差	基本 尺寸	極限 偏差	基本 尺寸	極限 偏差	基本 尺寸	極限 偏差	基本 尺寸	極限 偏差	基本 尺寸	極限 偏差	位置度 公差
40	71	35.5	±0.20	56	28	±1.0	9	+0.007 -0.002	20	±0.260	3	-0.004 -0.029	7.2	0 -0.10	45	0 -0.40	4.8	+0.300 0	Ø0.4○	90	100	90	115	150
50	80	40		63	32										50		5.8			100	110	100	125	155
56	90	45		71	36	±1.5									56	0 -0.50				115	120	110	135	170
63M	100	50	±0.25	80	40		11	+0.008 -0.003	23		4	0 -0.030	8.5		63		7	+0.360	Ø0.5○	130	130	125	165	230
71M	112	56		90	45		14		30		5		11		71					145	145	140	180	255
80M	125	62.5	±0.50	100	50		19	+0.009 -0.004	40	±0.310	6		15.5		80		10		Ø1.0○	160	165	150	200	295
90S	140	70			56		24		50		8	0 -0.036	20	0 -0.20	90					180	185	160	220	310
90L				125																				335

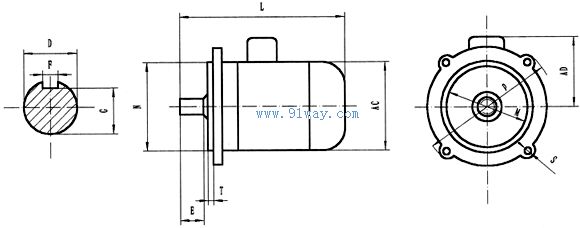

機座號	凸緣號	B 14安 裝 尺 寸 及 公 差																		外形尺寸≤
		D		E		F		G		M	N		P1)	R2)		S		T		AC	AD	L
		基本 尺寸	極限 偏差	基本 尺寸	極限 偏差	基本 尺寸	極限 偏差	基本 尺寸	極限 偏差	基本 尺寸	基本 尺寸	極限 偏差	基本 尺寸	基本 尺寸	極限 偏差	基本 尺寸	位置度 公差	基本 尺寸	極限 偏差
45	FT45	9	+0.007 -0.002	20	±0.260	3	-0.004 -0.020	7.2	0 -0.10	45	32	+0.011 -0.005	60	0	±1.0	M5	Ø0.4○	2.5	0 -0.120	100	50	150
50	FT55									55	40		70							110	100	155
56	FT65									65	50		80							120	110	170
63	FT75	11	+0.008 -0.003	23		4	0	8.5		75	60	+0.012 -0.007	90							130	125	230
71	FT85	14		30		5		11		85	70		105			M6	Ø0.5○			145	140	255
80	FT100	19	+0.009 -0.004	40	±0.310	6		15.5		66	80	+0.013 -0.009	120		±1.5			3.0		165	150	295
90S	FT115	24		50		8	0 -0.036	20	0 -0.20	115	95		140			M8	Ø1.0○			185	160	310
90L																						335
注：1) P尺寸為最大極限值。 2) R為凸緣配合面至軸伸肩的距離。

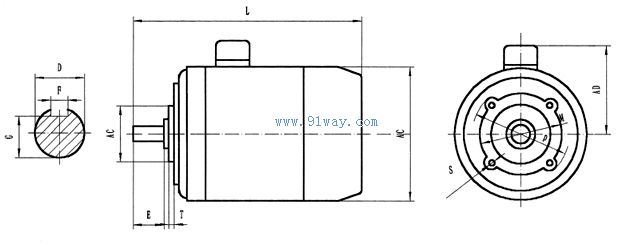

機座號	B5 安 裝 尺 寸 及 公 差																			外 形 尺 寸
	D		E		F		G		M	N		P	R"		S			T		AC	AD	AE	L
	基本 尺寸	極限 偏差	基本 尺寸	極限 偏差	基本 尺寸	極限 偏差	基本 尺寸	極限 偏差	基本 尺寸	基本 尺寸	極限 偏差	基本 尺寸	基本 尺寸	極限 偏差	基本 尺寸	極限 偏差	位置度 公差	基本 尺寸	極限 偏差
63	14	+0.008	23	±0.31	4	0 -0.03	8.5	0 -0.1	115	95	+0.013 -0.009	140	0	±1.5	10	+0.36 0	Ø1.0	3	0 -0.12	130	100	-	250
71	14	+0.008 -0.003	30		5		11		130	110		160			10	+0.36 0		3.5		140	100	160	250
80	19	+0.009 -0.004	40		6		15.5		165	130	+0.014 -0.011	200			12	0.43 0				155	110	200	290
90S	24		50		8	0 -0.036	20	0 -0.2				200								175	120	220	300
90L	24		50									200								175	120	220	325

機 座 號	B34 安 裝 尺 寸 及 公 差																											外 形 尺 寸
	A	A/2"		B	C		D		E		F		G		H		K		M	N		B	R		S	T		AB	AC	AE	HD	L
	基本 尺寸	基本 尺寸	極限 偏差	基本 尺寸	基本 尺寸	極限 偏差	基本 尺寸	極限 偏差	基本 尺寸	極限 偏差	基本 尺寸	極限 偏差	基本 尺寸	極限 偏差	基本 尺寸	極限 偏差	基本 尺寸	極限 偏差	基本 尺寸	基本 尺寸	極限 偏差	基本 尺寸	基本 尺寸	極限 偏差	基本 尺寸	基本 尺寸	極限 偏差
63	100	50	±0.25	80	40	±1.5	11	+0.008 -0.003	23	±0.31	4	0 -0.03	8.5	0 -0.1	63	0 -0.5	7	+0.36 0	75	60	+0.012 -0.007	90	0	±1.5	M5	2.5	0 -0.12	130	130	-	165	230
71	112	56		90	45		14		30		5		11		71				85	70		105			M6			140	140	80	170	250
80	125	62.5	±0.5	100	50		19	+0.009 -0.004	40		6		15		80		10		100	80		120			M6	3		155	155	100	190	290
90S	140	70			56		24		50		8	0 -0.036	20	0 -0.2	90				115	95	+0.013 -0.009	140			M8			175	175	110	210	300
90L				125																					M8			175	175	110	210	325
注:R為端蓋凸緣配合面至軸伸肩的尺寸。

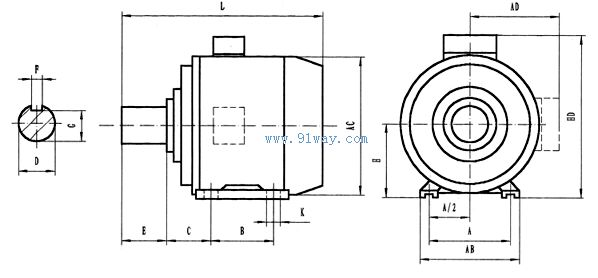

機座號

凸緣號

B 35安 裝 尺 寸 及 公 差

外形尺寸≤

A

A/21)

B

C

D

E

F

G

H

K

M

N

P2)

R3)

S

T

AB

AC

AD

HD

L

基本尺寸

基本尺寸

極限偏差

基本尺寸

基本尺寸

極限偏差

基本尺寸

極限偏差

基本尺寸

極限偏差

基本尺寸

極限偏差

基本尺寸

極限偏差

基本尺寸

極限偏差

基本尺寸

極限偏差

位置度公差

基本尺寸

基本尺寸

極限偏差

基本尺寸

基本尺寸

極限偏差

基本尺寸

極限偏差

位置度公差

基本尺寸

極限偏差

90S

FF165

140

70

±0.50

100

56

±1.5

24

+0.009 -0.004

50

±0.310

8

0 -0.036

20

0 -0.20

90

0 -0.50

10

+0.360 0

Ø1.0○

165

180

+0.014 -0.011

200

0

±1.5

12

+0.430 0

Ø1.0○

3.5

0 -0.120

180

185

160

220

335

90L

125

360

注：1) 當底腳孔K為長圓孔或位置度合格時，可不考核A/2。 2) P尺寸為最大極限值。 　 3) R為凸緣配合面至軸伸肩的距離。

JW系列（IP44）三相異步電動機
