產品名稱： | ST6P系列時間繼電器 | ||||
| 型號規格： |   放大圖片 |
|||||
| 產品類別： | 常規產品 -- 低壓電器 -- 時間繼電器 | |||||
| |
參考價格： | 廠價直銷 | ||||
| 產品品牌： | 國產 | |||||
| 產品產地： | 上海 | |||||
| |
可供數量： | 批量 | ||||
| 供貨周期： | 現貨(或電詢) | |||||
 |
|
|||||
| |
產品簡介： |
|
||||
ST6P系列時間繼電器是引進日本富士電機株式會社全套專有技術生產的小型時間繼電器，具有體積小、重量輕、結構緊湊、延時范圍廣、延時精度高、可靠性好、壽命長等特點，廣泛適用于各種機械及成套控制設備等要求高精度、高可靠性自動控制的場合作延時控制之用，產品符合GB14048標準。
| 型號 | ST6P |
| 分類 | 時間繼電器(經濟型) |
| 規格品種 | 通電延時，有單檔型(N)和多檔型(M) |
| 延時范圍 | 0.1s-12h |
| 觸點型式 | 延時4轉換，延時3轉換，延時2轉換 |
| 觸點容量 | 3A 250V AC |
| 電壽命(AC-12) | 2×105 |
| 特點 | 體積小結構緊湊，有單檔和多檔型 |
| 產品認證 | UL CE CCC申請中、ST6P-2* 和ST6P-4* (CE) |
規格品種
| 型號 | 觸點數量 | 觸點容量 | 延時范圍 | 額定電壓 |
| ST6P-2 | 延時2轉換 | AC-12:220V3A AC-15:220V1A DC-12:110V0.5A DC-13:110V0.2A | 0.1-1s0.5-5s 1-10s2.5-30s 5-60s15-180s 1-10min2.5-30min 0.2-2h0.5-6h 1-12h | AC110V,220V DC24,48V |
| ST6P-4 | 延時4轉換 | AC-12:220V3A AC-15:220V0.3A DC-12:110V0.5A DC-13:110V0.2A | AC110V,220V DC24,48V | |
| ST6P-2N | 延時2轉換 | AC-12:220V3A AC-15:220V1A DC-12:110V0.5A DC-13:110V0.2A | 0.1-1s1-10s 0.1-1min 1-10min 0.1-1h 1-10h | AC110V,220V DC24,48V |
| ST6P-3N | 延時3轉換 | AC-12:220V3A AC-15:220V1A DC-12:110V0.5A DC-13:110V0.2A | AC110V,220V DC24,48V | |
| ST6P-4N | 延時4轉換 | AC-12:220V3A AC-15:220V0.3A DC-12:110V0.5A DC-13:110V0.2A | AC110V,220V DC24,48V | |
| ST6P-2M | 延時2轉換 | AC-12:220V3A AC-15:220V1A DC-12:110V0.5A DC-13:110V0.2A | 0.1s-1s/10s/1min/ 10min/1h/10h(多檔式) | AC110V,220V DC24,48V |
| ST6P-3M | 延時3轉換 | AC-12:220V3A AC-15:220V1A DC-12:110V0.5A DC-13:110V0.2A | AC110V,220V DC24,48V | |
| ST6P-4M | 延時4轉換 | AC-12:220V3A AC-15:220V0.3A DC-12:110V0.5A DC-13:110V0.2A | AC110V,220V DC24,48V |
ST6P系列時間繼電器技術參數
| 型號 | ST6P-2 | ST6P-4 | ST6P-2N ST6P-3N | ST6P-4N | ST6P-2M ST6P-3M | ST6P-4M |
| 重復誤差 | <1%+20ms | <1%+20ms | <1%+20ms | <1%+20ms | <1%+20ms | <1%+20ms |
| 整定誤差 | <20% | <20% | <10% | <10% | <10% | <10% |
| 復位時間 | 500ms(Max) | 500ms(Max) | 500ms(Max) | 500ms(Max) | 500ms(Max) | 500ms(Max) |
| 絕緣強度 | 電氣與大地:AC2000V1min 電氣回路間:AC1500V1min 同組觸點間:AC1000V1min | |||||
| 絕緣電阻 | 100MΩ (DC500V) | 100MΩ (DC500V) | 100MΩ (DC500V) | 100MΩ (DC500V) |
100MΩ (DC500V) |
100MΩ (DC500V) |
| 額定功耗 | AC220V 2.1VA AC110V 1.9VA DC24V1.1W | AC220V 2.1VA AC110V 1.9VA DC24V1.1W | AC220V 2.1VA AC110V 1.9VA DC24V1.1W | AC220V 2.1VA AC110V 1.9VA DC24V1.1W | AC220V 2.1VA AC110V 1.9VA DC24V1.1W | AC220V 2.1VA AC110V 1.9VA DC24V1.1W |
| 機械壽命 | 5×107 | 5×107 | 5×107 | 5×107 | 5×107 | 5×107 |
| 電壽命 | AC-12:20×104 AC-15:32×104 DC-12:50×104 DC-13:15×104 | AC-12:12×104 AC-15:26×104 DC-12:26×104 DC-13:5×104 | AC-12:20×104 AC-15:32×104 DC-12:50×104 DC-13:15×104 | AC-12:12×104 AC-15:26×104 DC-12:26×104 DC-13:5×104 | AC-12:20×104 AC-15:32×104 DC-12:50×104 DC-13:15×104 | AC-12:12×104 AC-15:26×104 DC-12:26×104 DC-13:5×104 |
| 產品重量 | 45g | 45g | 45g | 45g | 45g | 45g |

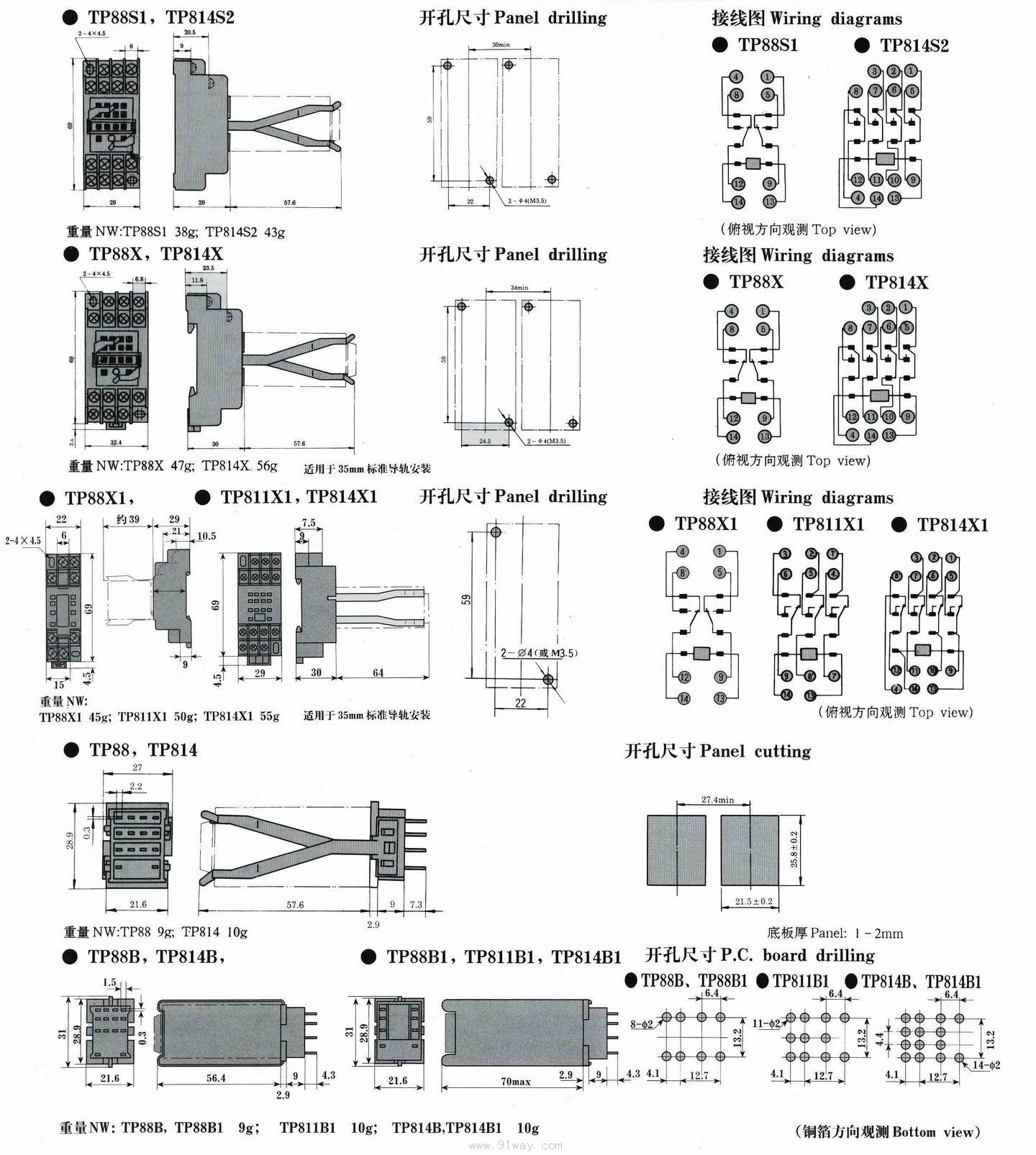

安裝插座外形尺寸及安裝尺寸:
ST6P系列時間繼電器
