一、概述
LZZBJ9-36/250W1-2系列電流互感器適用于額定頻率50、60Hz額定電壓為35kV及以下戶內裝置的交流線路中作電流、電能測量及繼電保護之用。
LZZBJ9-36/250W1-2系列電流互感器是采用環氧樹脂一次性澆注成形的全封閉免維護產品。具有抗短路能力強、精度高等優點。

結構簡介
LZZBJ9-36/250W1-2系列電流互感器一次線圈和二次線圈為鏈形結構,。計量級鐵芯采用超微晶合金，保護級鐵芯采用優質硅鋼片卷制，二次導線均勻繞制在鐵芯上。一次線圈采用優質軟質銅帶或玻璃絲漆包線卷制而成。
澆注體用螺栓固定在安裝底座上。澆注體上貼有銘牌。底板上有四個螺孔供用戶安裝使用。底板上有專用接地螺栓。
三、適用條件（若要訂產品適用范圍超出下列范圍可與我協商后確定）
1、設備種類：戶內；
2、安裝地點的海拔不超過1000m；
3、環境溫度：-5—+40℃；
4、污穢等級：Ⅲ級
5、氣中無嚴重影響互感器絕緣性能的污染及浸蝕性和爆炸性介質。
四、技術數據（若要訂產品技術數據超出下列范圍可與我協商后確定）
1、產品符合IEC和GB1208-97《電流互感器》；
2、額定絕緣水平：40.5/95/200kV；
3、額定頻率：50、60Hz；
4、額定二次電流：1A、5A；
5、負荷功率因數：COSφ=0.8（滯后）；
6、產品允許在120%的額定電流下長期運行；
7、額定輸出及動熱穩定電流見產品銘牌。

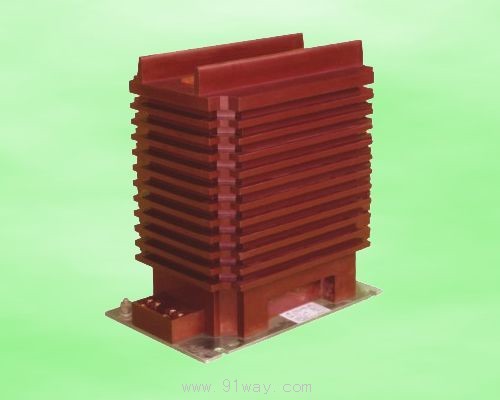

LZZBJ9-36/250W1-2系列電流互感器
