JSZF-10G系列抗諧振電壓互感器產品詳細說明：

JSZF-10G系列抗諧振電壓互感器

產品型號：JSZF-10G
額定電壓:10kV
使用場所：戶內
技術參數：最高精度0.2級
極限容量：200*3VA

JSZF-10G系列抗諧振電壓互感器是繼三相五柱電壓互感器之后，為消除因電力系統不同程度接地后而導致互感器發生鐵磁諧振大量燒毀這一公害而開發的一種抗鐵磁諧振的電壓互感器。JSZF-10G系列抗諧振電壓互感器是采用環氧樹脂澆注成型的半封閉，免維護產品。

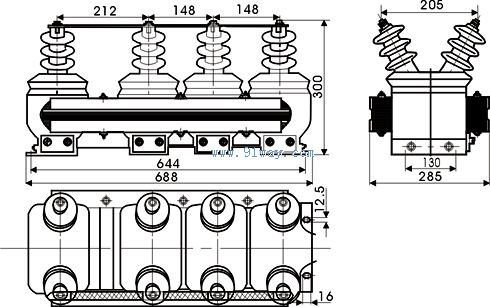

JSZF-10G系列抗諧振電壓互感器外形及安裝尺寸



技術參數

型號 type	額定電壓比 Ratedtransformation ratio(KV)	額定輸出 Rated output(VA)			熱極限輸出 Rated insulation level(VA)	額定絕緣水平 Rated insulation level (KV)
		0.2	0.5	1
JSZF-10G		75	150	300	1000	12/42/75

型號 type	額定電壓比 Ratedtransformation ratio(KV)	額定輸出 Rated output(VA)			熱極限輸出 Rated insulation level(VA)	額定絕緣水平 Rated insulation level (KV)
		0.2/0.2	0.5/0.5	0.5/0.5
JSZF-10G		45	45/75	90/90	600	12/42/75

型號 type	額定電壓比 Ratedtransformation ratio(KV)	額定輸出 Accuracy class and Rated output(VA)	正常運行時二次輸出電壓（不平衡電壓） Secondary out put voltage When normal running(unbalance voltage)	額定絕緣水平 Rated insulation level (KV)
		6P/(3P)
JSZF-6G		50	<10V	7.2/32/60
JSZF-10G		50		12/42/75

注：如用戶要求的參數超出上表范圍，可與我公司協商后確定。

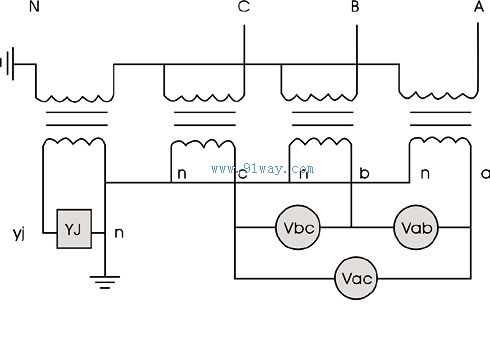

接線圖

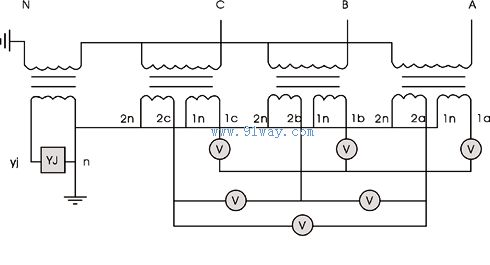

圖：JSZF-6G，10G型二繞組電壓互感器原理接線圖

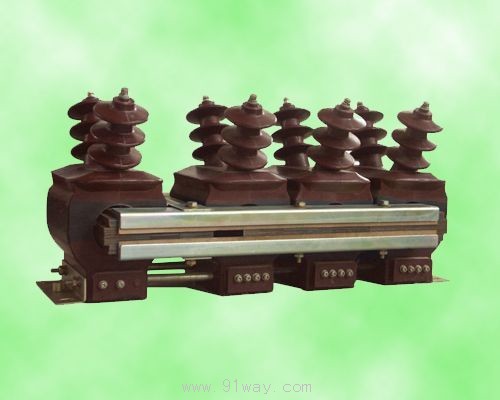

JSZF-10G系列抗諧振電壓互感器
