JLSZVW1-10系列組合互感器產品詳細說明：

JLSZVW1-10型組合互感器為三相整體澆注戶外式產品。適用于交流50-60Hz10kV中性點不直接接地的電力系統中，供電壓、電流、電能和功率的測量用。
JLSZVW1-10系列組合互感器采用單元件，通過V/V接線組成三相裝置。
本系列產品采用瑞士進口的戶外環氧樹脂一次性澆注成形的全封閉、全工況、免維護產品。耐侯性強，具有較強的抗污能力，只需定期擦拭表面灰塵即可。表面爬電距大，適用于高溫、高濕地區使用。
本系列產品具有抗短路能力強，能承受較大的動熱穩定電流。考慮到變電站計量點到控制室距離 較遠，二次阻抗較大的因素本系列產品加大了二次容量。并能滿足變電站對互感器無油化、高動熱穩定、大容量、復變比的要求。
本系列產品具有較強的反竊電功能，互感器的二次接線盒全部裝有鉛封螺釘，防止私自拆開二次接線盒竊電。二次側引出線要求用鎧裝電纜。為了防止竊電分子改換銘牌竊電，該產品在出廠時，在電流互感器的本體上鑄有電流變比，以利于抄表人員核實。

結構簡介
1、JLSZVW1-10型組合互感器PT鐵芯采用環型，在芯柱上套有二次繞組和一次繞組。二次繞組均繞在絕緣筒上，一次繞組首末兩段最外層放有靜電屏。兩個繞組均為多層圓筒式，一次繞組套在二次繞組的外面，繞組之間留有絕緣。
電流互感器一次線圈和二次線圈為鏈形結構。鐵芯采用超微晶合金，二次線圈均勻繞制在鐵芯上。一次線圈采用優質軟質銅帶或玻璃漆包線卷制而成。

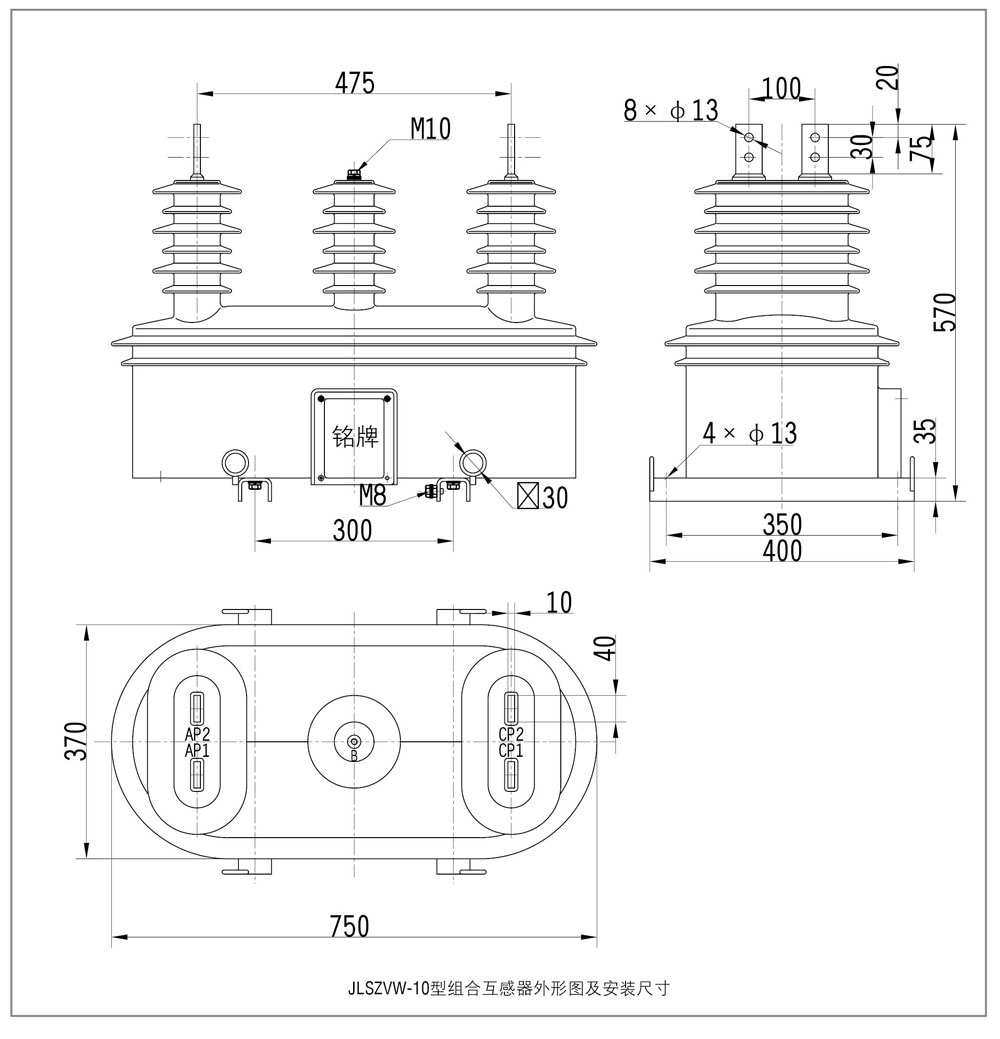

2、澆注體用螺栓固定在底座支架上。二次接線盒在下面有出線口，接線盒蓋上鉚有銘牌。支架上有四個螺孔供用戶安裝使用。支架上有專用接地螺栓。

技術數據（若要訂產品技術數據超出下列范圍可與我協商后確定）
1、產品性能符合IEC標準和GB17201-1997〈〈組合互感器〉〉；
2、額定絕緣水平：12/42/75kV；
3、額定頻率為：50/60Hz；
4、允許工作在120%額定電流電壓下；
5、負荷功率因數：COSφ=0.8（滯后）；
6、額定二次電流：5A
7、額定輸出及動熱穩定電流見產品銘牌。

適用范圍（若要訂產品適用范圍超出下列范圍可與我協商后確定）
1、設備種類：戶外；
2、安裝地點的海拔不超過1000m；
3、環境溫度：-40—+40℃；
4、大氣中無嚴重影響互感器絕緣性能的污染及浸蝕性和爆炸性介質。

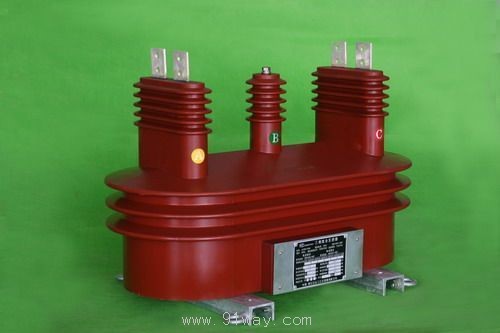

JLSZVW1-10系列組合互感器
