LMK3-0.66系列電流互感器產品詳細說明：

LMK3-0.66系列電流互感器

名稱：電流互感器
型號：LMK3-0.66

概述：
LMK3-0.66系列電流互感器為戶內裝置式產品，在交流50/60Hz額定電壓0.66kV及以下線路中作電流、電能測量及繼電保護用，具有防竊電功能。互感器接線端子按4mm2外接入線設計，接線端子安全可靠。外殼一體化設計，結構簡單、安裝方便，具有防拆識別措施。有方圓孔型，適用于單、多根電纜穿越或單、多根母排穿越。

規格及準確度：100/5～3000/5 0.2S級

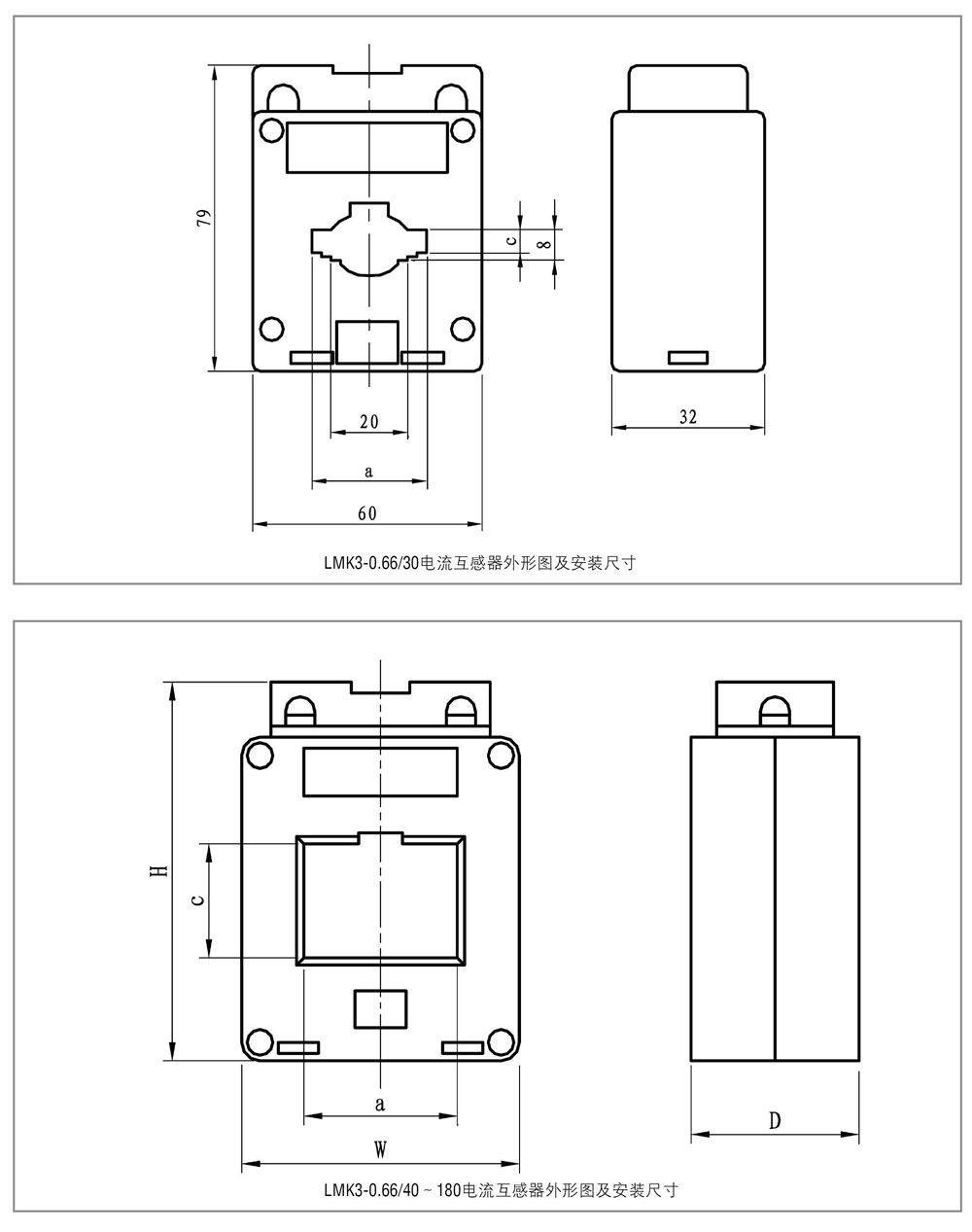

產品型號	額定一次電流(A)	準確級	額定輸 出(VA)	一次安匝數	外形尺寸					窗孔尺寸 (mm)
					W(寬)	D(厚)	H(高)	a	c
LMK3-0.66/30	5	1	2.5	20	60	32	79	30.5	6	φ19 30.5×6
	10			10
	15			8
	20			5
	30			4
	40			3
	60			2
	75			2
	100			1
	150	0.5
	200-300		5
LMK3-0.66/40	5	1	2.5	20	76	46	104	42	31	42×31
	10			10
	15			8
	20			5
	30			4
	40			3
	60			2
	75			2
	100			1
	150	0.5
	200-500		5
LMK3-0.66/50	150-400	0.5	5	1	87	46	106	52	31	52×31
	500-800		10
	1000		15
LMK3-0.66/60	200-400	0.5	5	1	99	46	110	62	31	62×31
	500-800		10
	1000	0.2	15
	1200-1500		20
LMK3-0.66/80	600-800	0.5	10	1	118	45	118	83	32	83×32
	1000	0.2	15
	1200-1500		20
	2000-3000		40
LMK3-0.66/100	800	0.5	10	1	144	50	129	102	32	102×32
	1000	0.2	15
	1200-1500		20
	2000-3000		40
LMK3-0.66/120	1500	0.5	20	1	167	48	154	122	52	122×52
	2000-5000	0.2	40
LMK3-0.66/180	1500	0.2	20	1	227	48	115	182	34	182×34
	2000-5000		40

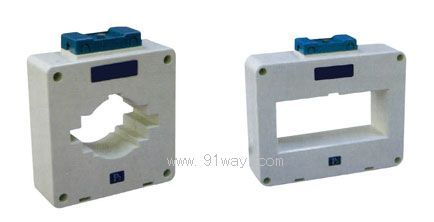

LMK3-0.66系列電流互感器
