JCZ系列制動器產品詳細說明：

一.概述
JCZ系列制動器用于MZS1系列制動電磁鐵作操作元件,廣泛應用于起吊,行車卷揚機等機械運行的設備上作機械制動用.

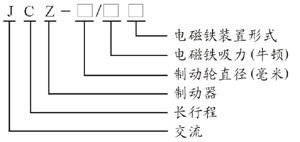

二.型號及含義



三.主要結構
1.JCZ系列交流制動器,是通過摩擦時,使回轉機構停止運動的一種機械制動裝置,此種制動力矩產生是由電磁鐵操縱制動來實現的,制動力矩的大小可用彈簧進行調節
2.制動器主要由底座、支柱、閘瓦、調整桿、彈簧組成,閘瓦與支柱、支柱于底座均由軸銷連接,可在一定范圍傾斜或轉動,主彈簧安裝在支柱的上部.
3.電磁鐵安裝在調整桿的一端,當其通電動作時,帶動調整桿使主彈簧壓縮,這時兩片閘瓦即張開,回轉機構可以正常運行.當電磁鐵通電時帶動調整桿向反方向移動,這時主彈簧之彈性壓力將閘瓦緊壓向回轉的制動輪上,而使機構停止運動.
4. 制動閘瓦工作表面采用石棉剎車材料制成.

四.JCZ系列制動器主要技術參數

型號	制動輪直徑(毫米)	制動力矩(公斤-米)	制動瓦退距(毫米)	制動器重量(公斤)
JCZ-200/15	200	20	0.7	51
JCZ-300/15	300	32	0.7	82.6
JCZ-300/25H	300	63	0.7	105.7
JCZ-400/45HA	400	160	0.8	173.5
JCZ-500/45H	500	210	0.8	219.3
JCZ-500/80H	500	250	0.8	356
JCZ-600/100H	600	500	0.8	529.4

配用電磁鐵型號	吸力(牛頓)	銜鐵重量(公斤)	銜鐵額定行程(毫米)	重量(公斤)
MZS1-15	20	4.5	50	22
MZS1-15	20	4.5	50	22
MZS1-25H	35	11.2	50	45
MZS1-45HA	56.5	24.6	50	55
MZS1-45H	56.5	24.6	50	55
MZS1-80H	115	33	60	183
MZS1-100H	140	42	80	213

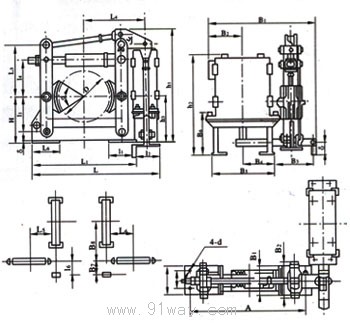

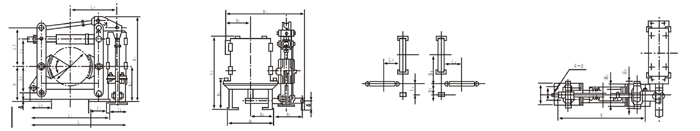

五.安裝尺寸

型號	D	H	A	b	D		L	L1	L2	B	B1	B2	B3	B4	B5	B6	B7	B8	L1	L2	L3	L4	L5	L6	h	h1	h2	h3
尺寸 (mm)
JCZ- 200 /15	2 0 0	170	350	60	17	8	540	3 9 0	280	100	90	126	110	250	285	190	570	150	135	145	200	50	270	100	可變	4 3 8	468	180
JCZ- 300 /15	3 0 0	240	500	80	22	10	680	5 5 0	400	130	140	165	110	250	280	190	570	150	190	210	280	53	330	150		5 9 3	468	180
JCZ- 300 /15H	3 0 0	240	500	80	22	10	680	6 5 0	400	130	140	165	110	250	320	212	592	150	190	210	280	53	330	150		5 9 3	512	180
JCZ- 400 /45HA	4 0 0	320	650	130	22	12	857	7 0 0	530	180	180	210	200	390	415	212	827	204	245	200	340	54	400	160		7 5 0	710	305
JCZ- 500 /45H	5 0 0	400	760	150	22	16	992	8 1 0	640	200	200	250	200	390	415	212	827	204	320	335	420	58	485	180		9 1 3	710	305
JCZ- 500 /80H	5 0 0	400	760	150	22	16	1007	8 1 0	640	200	200	250	200	390	525	345	960	234	320	335	420	58	485	180		9 1 3	899	370
JCZ- 600 /100H	6 0 0	475	950	170	26	18	1218	1 0 0 0	780	220	240	305	220	520	525	345	1110	230	380	410	520	80	600	250		1 1 1 5	1032	415
