| 產品名稱: | RN4系列戶內高壓限流熔斷器 | |||||
| 型號規格: | ![]() |
|||||
| 產品類別: | 常規產品 -- 高壓電器 -- 限流熔斷器 | |||||
| 參考價格: | 廠價直銷 | |||||
| 產品品牌: | 國產 | |||||
| 產品產地: | 上海 | |||||
| 可供數量: | 批量 | |||||
| 供貨周期: | 現貨(或電詢) | |||||
|
||||||
| 產品簡介: |
|
|||||
RN2、RN4系列產品適用于交流50Hz,額定電壓為(3~35 )kV的戶內配電系統中,作為電壓互感器的過載或短路保護用。
產品特點
RN4系列戶內高壓限流熔斷器由底座和熔管二部分組成。熔管由瓷質外殼和二端導電銅帽組成.內裝纏有熔體的有棱瓷管,內腔空間由石英砂填充,石英砂起熄弧作用。
| 型號 | 額定電壓kV | 最高工作電壓kV | 額定電流A | 額度斷流容量MVA | 電阻 |
| RN2-10 | 3 | 3.6 | 0.5 | 500 | 93±6 |
| 6 | 7.2 | 1000 | |||
| 10 | 12 | ||||
| RN2-20 | 15 | 17.5 | 200±10 | ||
| 20 | 24 | ||||
| RN2-35 | 35 | 40.5 | 315±14 | ||
| RN4-20 | 20 | 24 | 0.35 | 4500 | 400±10 |

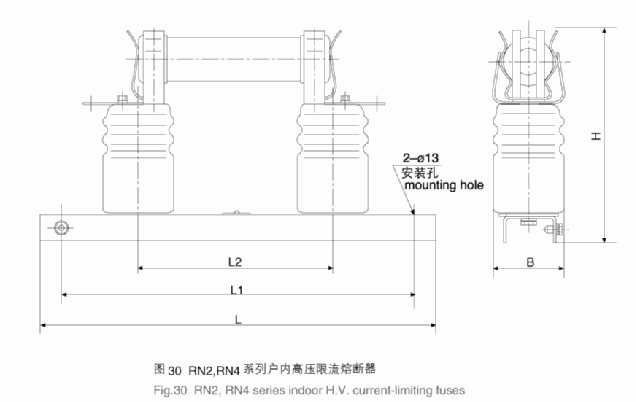

| 型號 | L | L1 | L2 | H | B |
| RN2-10 | 450 | 400 | 216 | 235 | 95 |
| 375 | |||||
| RN2-20 | 650 | 600 | 416 | 100 | |
| RN2-35 | 850 | 800 | 616 | 435 | 100 |
| RN4-20 | 650 | 600 | 416 | 375 | 100 |
RN4系列戶內高壓限流熔斷器
