應用場合及使用效果
凡使用三相交流異步電機的地方，均可安裝該種節電器。例如：鋼廠、鑄造廠、化工廠、機床廠、造紙廠、酒廠、面粉廠、水泥廠、紡織廠、石油機械、油田、建筑工程機械、柴油機廠、耐火材料廠、煤礦機械、軸承廠、汽車拖拉機廠、金礦、油漆廠、制磚廠、飯店等工礦企業中的制冷系統、車床、銑床、刨床、磨床、沖床、擴孔機、面粉磨機、大碾、攪拌機、剪板機、鍛壓機、磨擦壓力機、軋鋼機、球磨機、風機、水泵、空壓機、抽油機、拔絲機等設備上所用三相交流異步電機均可安裝該種節電器。

1.平均降低電流20%左右，節能降耗效果顯著。
2.提高電動機工作功率因數，可使功率因數達到0.95以上。
3.變壓器增容20%～35%。
4.減少供配電線路導線截面10%～30%。
5.改善供電質量，延長電器設備的使用壽命。
6.具有降低電機起動電流、抗涌流、防爆、自動放電等功能。
7.環保產品，無環境污染。
8.阻燃絕緣外殼，安全防爆，對人身無傷害。

主要技術參數
額定電壓：AC，0.23，0.4，0.525，0.69KV；
額定頻率：50/60HZ；
過電壓：Un+10%,8小時/24小時；
過電流：1.3In(由過電壓和諧波共同引起)；
介質損耗：小于0.2W/KVAR；
環境溫度：-25/D(最高+55)；
相對濕度：最大85%；
安裝:戶內安裝；
防護等級：IP42；
冷卻：自然風冷（或強制風冷）；
接線端子：M8銅制螺栓出線，多臺連接時用銅制

匯流排連接；
安全性：絕緣外殼，內置過壓力保護裝置，放電 電阻，限流電抗器；
標準：符合國際IEC831-1，IEC831-2和國家 GBl2747-91標準。

安裝與連接

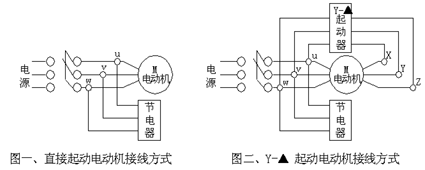

節電器應安裝在啟動電機的交流接觸器或空氣開關的下端的相應位置上，接線時應盡量靠近電機或與電機接線盒主回路相接。具體接線圖如下。


節電器既可獨立安裝使用，亦可將若干獨立的節電器用匯流排聯結后并聯使用。當采用一個節電器時，將節電器的三個出線端子按照圖一或圖二的方式連線；當采用若干個獨立節電器并聯使用時，應將各獨立單元用匯流排并聯后，再按圖一或圖二所示的方式連線。

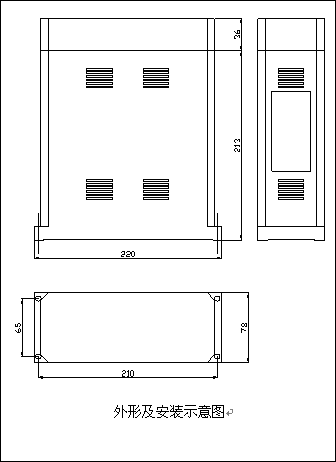

安裝示意圖

MKP型高效防爆增容補償節電器
