MZS1系列交流三相制動電磁鐵產品詳細說明：

MZS1系列交流三相制動電磁鐵型號含義：


安裝尺寸：

概述
MZS1系列制動電磁鐵是操動制動器作機械制動用。通常與閘瓦式制動器配合使用，在電氣傳動裝置中用作電動機的機械制動，以達到準確和迅速停車的目的。
主要結構
1.MZS1系列制動電磁鐵由銜鐵、線圈、鐵芯，牽引桿等組成，其外殼用鋼板焊接而成，為提高機械壽命，大型的制動電磁鐵MZS1-25H、45H、80H均具有緩沖裝置。
2.其工作原理是當線圈通電后，銜鐵向上運動并提升牽引桿，借牽引桿來操作機械制動裝置，當線圈斷電后，銜欠受自身和牽引桿的重量作用而釋放，隨帶的空氣阻尼式緩沖裝置可以根據傳動要求來調節剎車制動時間，線圈為三相。

MZS1系列交流三相制動電磁鐵技術參數：

型號規格MZD1-100	線圈電壓 (V)	視在功率(VA)		消耗功率 (W)	額定舉重 吸力(N)	額定行程 (mm)	90%額定電 壓時的吸力 (N)	操作頻率 (次/h)	銜鐵重量 (kg)
		起動時	吸持時
MZS1-6	220/380	2700	330	70	80	20	80	150	2
MZS1-7		7700	500	90	100	40	100	150	3
MZS1-15		14000	750	150	200	50	200	150	4.5
MZS1-25H		23000	750	200	350	50	370	150	11.2
MZS1-45HA		33000	2100	530	570	50	700	150	24.6
MZS1-45H		33000	2100	530	570	50	700	150	24.6
MZS1-80HA		96000	3500	750	1150	60	1200	150	26
MZS1-80H		96000	3500	750	1150	60	1200	150	33

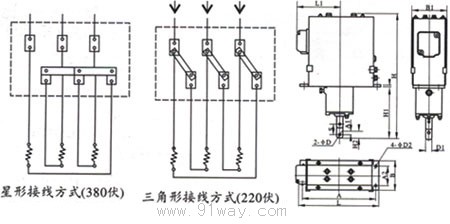

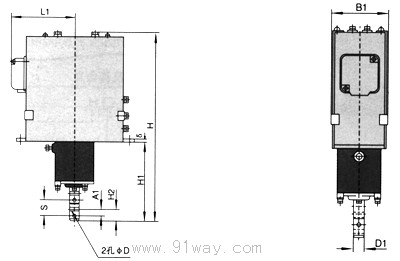

MZS1系列交流三相制動電磁鐵外形及安裝尺寸：

型號	尺 寸(mm)
	L	L1	B	B1	H	H1	H2	δ	D	D1	D2	A1	A2	A	S
MZs1-6	244	139	100	104	342	140	20	5	φ8	φ18	φ9	220	10	60	20
MZs1-7	300	168	120	128	380	145	20	6	φ8	φ20	φ9	274	10	74	40
MZs1-15	340	188	138	146	455	174	28	8	φ9	φ22	φ11	310	15	96	50
MZs1-25H	376	209	145	155	584	244	35	10	φ14	φ30	φ14	346	20	100	50
MZs1-45H	490	250	172	180	757	296	54	12	φ16	φ40	φ18	450	30	130	50
MZs1-80H	640	345	220	230	915	360	60	50	φ20	φ50	φ22	580	30	160	60

MZS1系列交流三相制動電磁鐵
