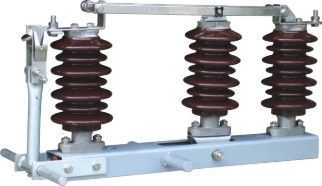

GW1-12G(D)系列戶外高壓隔離開關產品詳細說明：

GW1-12G(D)系列戶外高壓隔離開關是針對原GW1開關存在的一系列問題，按現行國家和國際標準改型設計而成的一種新型開關，開關本身帶有接地閘刀，配用CS8手動機構能有效防止“帶電掛地線和帶地線合閘”等誤操作，操作人員也不必再另掛接地線。該產品電氣性能和機械性能優良，符合國家標準GB1985和國際電工標準IEC129、IEC694的要求，是現行10kV級戶外開關的更新換代產品。

GW1-12G(D)系列戶外高壓隔離開關適應范圍
開關用于三相交流50Hz電路，供有電壓無負荷時分合電路之用。其使用條件如下： (1)海拔高度不超過3000m，環境溫度不低于-40℃、不高于+40℃。 (2)風速不大于35m/s，地震烈度不超過8度。 (3)適應于城市、工礦附近等污穢地區。 (4)不適應于有燃燒和爆炸危險，有劇烈震動和沖擊，有嚴重腐蝕金屬和絕緣材料的化學物質的場所。

GW1-12G(D)系列戶外高壓隔離開關型號及規格
型號結構形式 電流等級 630A 1000A 1250A 不接地 GW1-12G/630 GW1-12G/1000 GW1-12G/200.400.630.1000.1250 A 動觸頭接地 GW1-12G(D1)/630 GW1-12G(D1)/1000 GW1-12G(D1)/1250 靜觸頭接地 GW1-12G(D1)/630 GW1-12G(D2)/1000 GW1-12G(D2)/1250

3、主要結構 (1)、隔離開關是由三個單獨的單極隔離開關組成的三相電器。分有不接地，動觸頭接地、靜觸頭接地三種結構形式。每個單極隔離開關都具有相同的組成部分，如底座支柱及操作絕緣子前后靜觸頭，閘刀及弧角等。其外形及主要尺寸見表2。
a. 基座：基座系由4.5mm厚的軟鋼板彎成，帶拉臂的軸橫穿其中部，基座上鉆有孔，以備固定支柱絕緣子，裝接地螺釘和在安裝時固定每極之用，頂部有槽孔為拉臂而設;
b. 支柱及操作絕緣子，采用ZPA～6型(6千伏用)及ZPA～10型(12kV用)針式絕緣子，其最小抗彎破壞負荷為375及500公斤。中間的操作絕緣子作為拉桿之用，它的上、下面固定著夾頭，上端與閘刀相連。下端與拉臂相連;
c. 前后靜觸頭：刀架與刀舌由紫銅板制成，固定于支柱絕緣子之上。伸出水平之端作接線用，而彎轉的上部與閘刀形成可靠的兩邊線接觸;
d. 閘刀：400安及630安的均由兩片矩形截面的紫銅板構成，而200安的由一片紫銅板及一片鍍鋅軟鋼板構成。閘刀兩端均附有螺旋形彈簧籍以調正接觸壓力;
e. 弧角: 是由兩根5毫米鋼針組成。不動的裝于刀舌上, 動的裝于刀片上。 (2)操動機構 CS8-5手刀操動機構適用于不接地形式的開關，可配F1-4型輔助開關；CS手力操動機構適應于接地形式隔離開關，它是一種新型單手柄雙動手力操動機構，它以一臺機構，一個手柄就能實現“主分-地合-地分-主合”的操作程序，不會發生誤操作。

4、技術參數 項目 單位 參數 備注 額定電壓 kV 12 接地閘刀與主閘刀值相同 額定電流 A 200、400、630、1000、 1250 動穩定電流(峰值) kA 15、 25、 50、 63、 100 熱穩定電流(有效值) kA 7、 14、 20、 25、 40 熱穩定時間 s 4

5、使用注意事項 (1)投入運行前的檢查：導體各接觸部位應接觸良好，開關與母線的連接應可靠，各運動部位應靈活。 (2)運行中開關必須在線路負荷切斷后方可進行操作。 (3)開關每一年應進行一次綜合檢修，主要內容有檢修導電接觸面、潤滑運動部位、更換損壞零部件、表面防銹處理等。
6、外形及安裝尺寸 GW1-12G/200.400.630A GW1-12/200.400.630型隔離開關外形圖 型號 主要外形尺寸(mm) H B B1 B2 B3 GW1-12/200 370 670 370 620 510 GW1-12/400 370 670 370 620 510 GW1-12/630 370 670 370 620 510 2. GW1-12/200.400.600型隔離開關采用CS8－1手力操作機構進行操作，操作機構的外形及主要尺寸圖如圖2所示。 操作機構的托板上固定著F1型輔助開關，它的動臂與機構手柄上的肖子相連，當手柄分合120º時，輔助開關亦分合120º輔助開關一般作信號指示用，如需要時亦可作電氣聯鎖之用。信號接線如圖3所示。 CS8-1手力操作機構外形圖 輔助開關信號接線圖
