適用范圍

JS10機電型時間繼電器(以下簡稱繼電器)。主要適用于交流50赫芝，電壓為220V和380V的控制回路中，作為對各種機械、電訊或電器設備進行自動控制的延時條件。

結構特征

本繼電器在下列環境下可靠工作： 　　

1. 周圍空氣溫度不高于40℃及不低于-5℃； 　　
2. 安裝地點的海拔不超過2000m; 　　
3. 大氣的相對濕度在40℃時，空氣濕度不超過50%； 　　
4. 污染等級3； 　　
5. 與垂直安裝面的傾斜不大于±5°； 　　
6. 安裝類別“Ⅱ”； 　　
7. 無頻繁和過劇振動和沖擊。

JS10型機電型時間繼電器技術參數
1、按延時范圍分： 　　a、10s～2min; 　　b、20s～4min; 　　c、30s～6min; 　　d、1min～12min。
2、按額定控制電源電壓分： 　　a、額定工作電壓：交流 50Hz,380V; 　　b、額定控制容量：100VA。 3、接觸參數： 　　動作與返回值： 　　a、可靠動作電壓：85％Us≤U≤110%Us; 　　b、可靠返回電壓：50%Us≤U≤75%Us; 　　c、繼電器可動部分返回時間不大于Is。 　　刻度值的誤差：

　
注：誤差、變差均指20±5℃時的測量值。繼電器的延時應能實現平滑、均勻整定，且每一刻刻值誤差不大于±5%最大刻度值。

4、繼電器為通電延時式，延時觸頭為三個接線端子的單斷點轉換觸頭。本繼電器具有一對延式時動斷觸頭和一對延時動合觸頭。

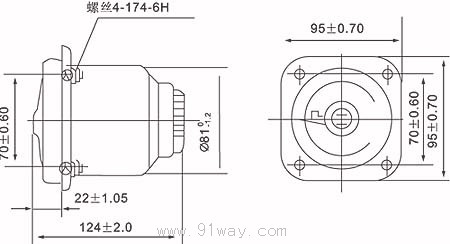

外形及安裝尺寸

JS10型機電型時間繼電器
