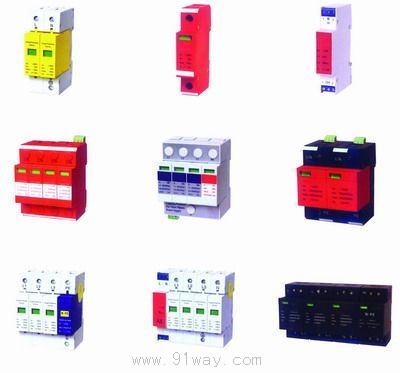

K型插拔式浪涌防雷器產品詳細說明：

K型插拔式浪涌防雷器為模塊設計，安裝方便，帶電維護操作簡單
內置過流過熱、溫控斷路技術
采用自主知識產權的高品質氧化鋅壓敏電阻片
漏電流小，響應時間快，殘壓低
可配遙信接口及聲光告警，能實現遠程監控
告警指示明示，綠色(正常)、紅色(故障)

K型插拔式浪涌防雷器技術參數：

型號

TNR-D5

TNR-D10

TNR-C15

TNR-C20

TNR-B25

TNR-B30

額定工作電壓Un(V~)

220

220/380

220/380

220/380

220/380

220/380

持續工作電壓Uc(V~)

275

320

320

385

275/320

385/420

275/320

385/420

385

420

385

420

保護水平Up(kV~)

≤0.7

≤1.0

≤0.9

≤1.2/1.4

≤1.0/1.4

≤1.5/1.6

≤1.2/1.6

≤1.7/1.8

≤1.8

≤1.9

≤1.9

≤2.0

標稱放電電流(8/20μS)In(kA)

5

10

15

20

25

30

最大通流容量Imax(8/20μS)In(kA)

10

20

30

40

50

60

響應時間t(nS)

＜25

工作環境

-40 ~ +85

相對濕度

≤95%(25℃)

接入導線截面積(mm2)

≥10

≥16

≥16

≥16

≥25

≥25

接入接地線截面積(mm2)

≥16

≥25

≥25

≥25

≥25

≥25

告警線截面積(mm2)

≥ 1.0

產品接線：
該產品通過不同組合可用在不同供電體制下的單、三相浪涌保護，特別有針對我國中小城市普通采用的TT系統的3+1保護（三相+N-PE）。

外型尺寸 安裝軌道尺寸：
防雷器采用35mm軌道型材安裝，外形尺寸見圖

應用：
該產品可用在B、C、D三種級別的保護，適應LPZ1-LPZ2、LPZ3防雷區。TNR-D5、TNR-D10保護等級D級，滿足用電設備末端保護要求。TNR-C15、TNR-C20保護等級C級，多用于建筑物供電系統、樓層或入室配電箱、低壓開關柜分柜的雷電浪涌保護。TNR-B25、TNR-B30保護等級B級，一般安裝在建筑物進線低壓總開關柜內。
