LCZ型35KV系列電流互感器產品詳細說明：

LCZ-35、LCZ-35Q、LCZ-27.5型電流互感器適用于交流50Hz、額定電壓為35KV及其以下的電力系統中作電流、電能的測量及繼電保護之用。其中LCZ-27.5是用于電氣化鐵道的供電系統中。

LCZ型35KV系列電流互感器型號含義

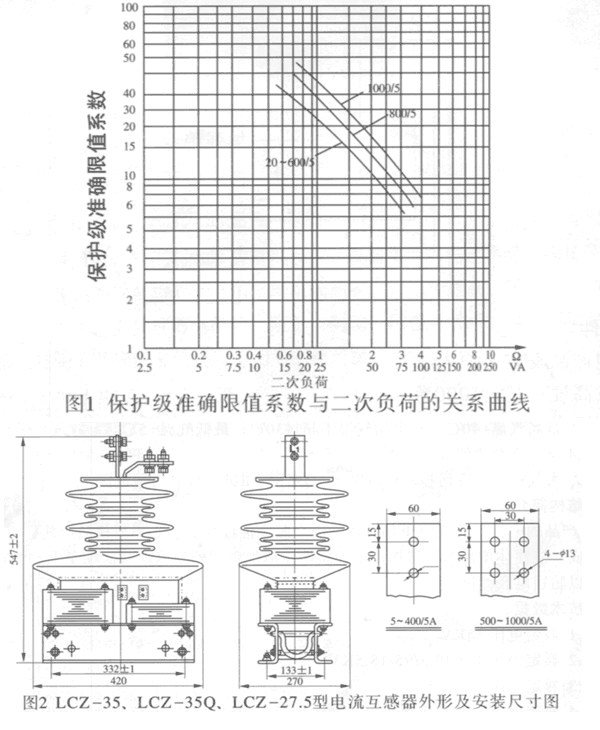

LCZ型35KV系列電流互感主要技術參數及外形安裝尺寸
額定電壓35KV
額定二次電流：5A
額定絕緣水平40.5/95/18.5KV
額定電流、準確級次組合、額定負荷、短時熱穩定電流及動穩定電流見下表

LCZ型35KV系列電流互感結構簡介
產品的一、二次線組用環氧樹脂混合膠澆注成型。鐵芯采用優質冷軋硅鋼片疊裝而成。澆注體增加傘形結構，加大爬電距離加強了外絕緣。二次端子上加裝防盜蓋，以防竊電。 使用條件 本型互感器為戶內安裝產品。 最高氣溫為+40℃，日平均氣溫不超過30℃，最低氣溫-5℃。 大氣中無嚴重污穢，但LCZ-35Q可用于II級至III級污穢地區。

LCZ型35KV系列電流互感器
