LW2D系列萬能轉換開關產品詳細說明：

用途
LW2D萬能轉換開關適用于電路中作為轉換各種控制線路，也可作為各種電氣測量儀表及伺服電動機的轉換之用

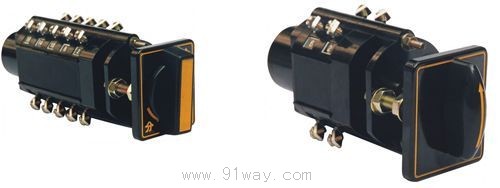

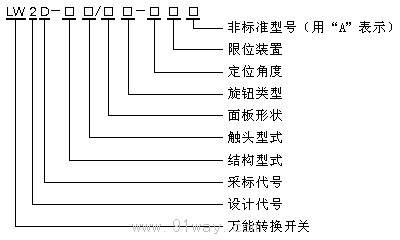

產品型號及其含義

　
限位裝置：X表示有限信裝置，無限信裝置定位不表示
定位角度：8表示45o 定位，90o 定位不表示
旋鈕類型：1帶指示燈型，4定位型，6自復型，7鑰匙型，8定位自復型
面板類型：F表示方形，O表示圓形
觸頭型式：有關1、1a、2、4、5、6、6a、7、8、10、20、40型，可任意組合
結構型式：定位型不表示，W自復型，Z定位自復型，Y手柄帶指示燈定位型，
　　　　　　YZ手柄帶指示燈定位自復型，H帶可取出鑰匙手柄定位型
分類
1 按操作方式分
　1) 定位型、
　2) 自復型
　3) 定位自復型

2 按接觸系統分
　1) 有1-8節，共8種

3 按操作角度分
　1）有45o和90o兩種

LW2D系列萬能轉換開關主要技術參數

約定發熱電流lth	A	10
額定工作電壓Ue	V	240	250
額定工作電流le
AC-15雙斷點	A	2
AC-15單斷點	A	1
DC-13雙斷點	A		1.1
DC-13單斷點	A		0.5

機械壽命和電壽命
　　機械壽命：0.03×106次，操作頻率為 120 次/小時。
　　電壽命：AC-15 時為0.01×106次，操作頻率為 300 次/小時。
　　　　　　DC-13時為 0.01×106次，操作頻率為 300次/小時。

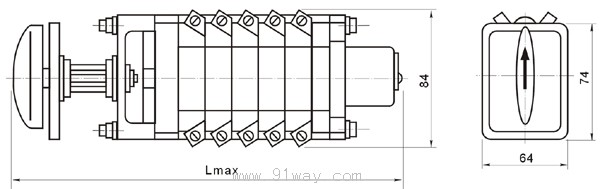

外形尺寸和安裝尺寸
外形尺寸


自復型：Lmax=130+18n （n為接觸系統節數）
其它型：lmax=141+18n（n為接觸系統節數）

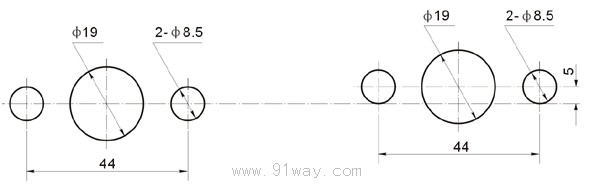

安裝尺寸
