LB6-126KV系列高壓電流互感器產品詳細說明：

LB6-126KV系列高壓電流互感器為油浸式全密封型絕緣結構、戶外型產品，適用于額定頻率50Hz或60Hz、額定電壓為110kV的電力系統中，作電能計量、電流測量和繼電保護用。

二、LB6-126KV系列高壓電流互感器型號含義


防污等級 (W2為Ⅲ級污穢、W3為Ⅳ級污穢、GY為高原地區)
額定電壓等級，kV
設計序號
帶保護級
電流互感器

三、產品特點及結構簡介
LB6-126KV系列高壓電流互感器為油浸式全密封型絕緣結構，主絕緣為油浸紙電容型復合絕緣，一次繞組為”U”字型；器身裝在充滿變壓器油的油箱中，并經真空干燥和浸油處理；一次出線端子在儲油柜上，串并聯為外換裝置，在儲油柜外便可以換接；采用不銹鋼金屬膨脹器作為油補償裝置，通過膨脹器上端窗口指針位置來表示油面指示。二次繞組可以根據用戶需求任意組合，帶負荷能力強。內部電場分布均勻且場強較低、局部放電量低。

四、LB6-126KV系列高壓電流互感器技術參數

額定絕緣水平  kV	126/230/550
額定一次電流  A	2×50～2×1250
額定二次電流  A	5或1
準確級次	0.2S,0.5S,0.2,0.5,5P,10P根據要求可以帶抽頭
額定輸出  VA	20、30、40、50、60等
二次線圈個數	3～8
準確級組合	0.2S/0.5/5P/5P/5P/5P等任意組合
測量級儀表保安系數	Fs≤5
保護級準確限值系數	10、15、20、25、30、35、40等
短時熱電流  kA/s	22.5～50/1，可以根據用戶需求特殊設計
額定動穩定電流  kA	56.25～125，可以根據用戶需求特殊設計
產品介質損耗因數	≤0.005
局部放電量  pC	≤5
無線電干擾水平  μV	≤250
外絕緣爬電距離  mm	3150,3906等
產品海拔  m	≤3500

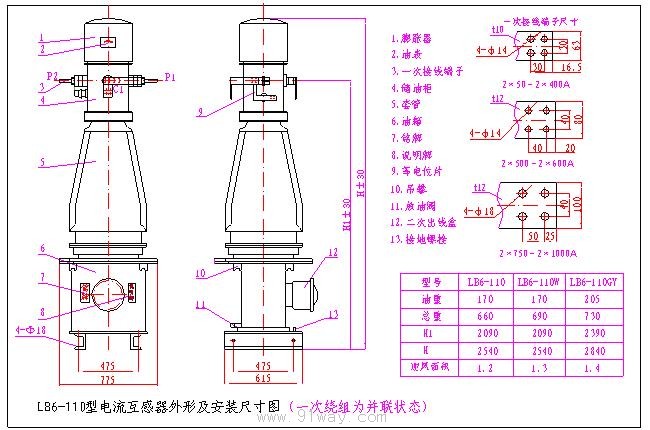

五、LB6-126KV系列高壓電流互感器外形及安裝尺寸

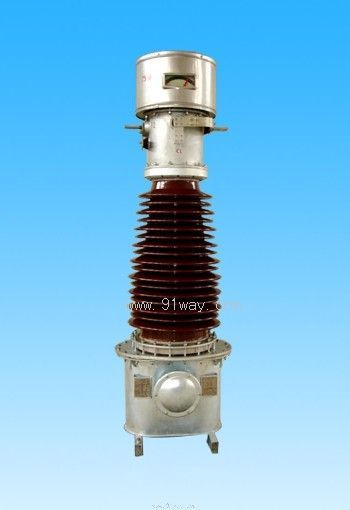

LB6-126KV系列高壓電流互感器
