DXN8B系列戶內高壓帶電顯示裝置(VPIS)傳感器
產品型號:DXN8B
產品概述:DXN8B系列戶內高壓帶電顯示裝置(VPIS)傳感器采用環氧樹脂自動壓力凝膠工藝(簡稱APG 工藝)成型的新型電壓傳感器,具有外形美觀、局部放電量小、爬距大(爬電比距≥2.3符合二級污穢要求)、彎曲負荷高等優點。廣泛適用于戶內3.6~40.5kV,頻率為50Hz的戶內高壓電氣設備中,與電壓指示器配套使用,反映高壓回路帶電狀況,可以實現強制閉鎖,防止誤入帶電間隔,還可與隔離開關、接地開關配套使用,提高配套產品的防誤性能。
產品描述:

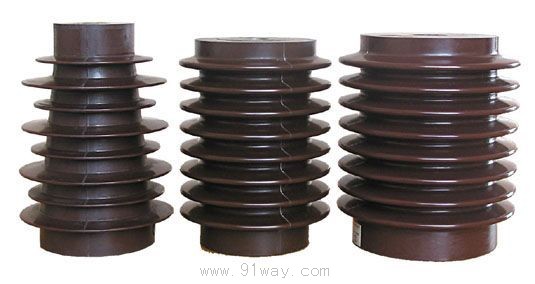

DXN8B系列戶內高壓帶電顯示裝置(VPIS)傳感器
執行標準號:DL/T538-93 IEC 61958 : 2000 高壓開關設備編號:(2000)使-485
成型工藝: 環氧樹脂自動壓力凝膠工藝(簡稱APG工藝)
警示:僅憑帶電顯示裝置的顯示還不足以證明系統已經不帶電:如運行程序要求將其作為強制要求,還應使用符合IEC 61243的相關的電壓探測器或電壓探測裝置。
○正常工作條件
環境溫度:上限值不超過+40℃,下限值不低于-25℃,特殊地區不低于-35℃
海撥高度:安裝地區海撥不高于1000m
大氣條件:空氣相對濕度日平均值不大于95%,月平均值不大于90%;水蒸汽壓力日平均值不超過2.2kPa,月平均值不超過1.8kPa
環境條件:無明顯污穢、無易燃、易爆化學腐蝕和鹽霧場所

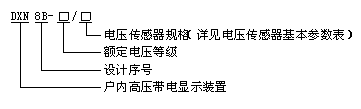

○ 顯示裝置(電壓傳感器)型號及含義

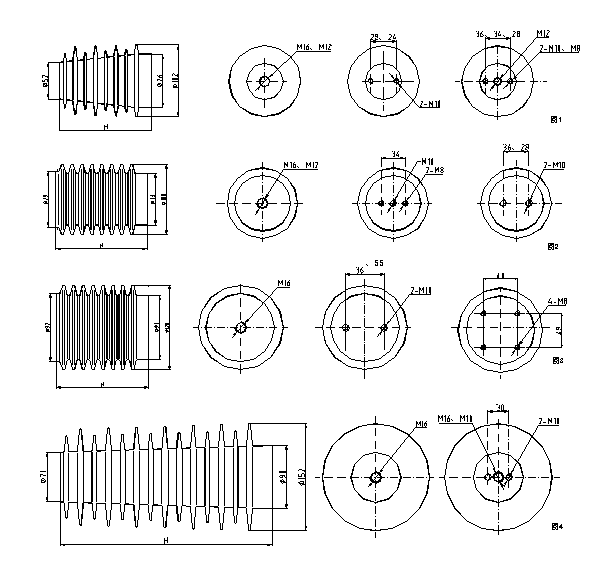

DXN8B系列戶內高壓帶電顯示裝置(VPIS)傳感器外形圖示

電壓傳感器基本參數表
| 訂貨序號 | 電壓等級 (kV) | 規格 | 外形高度 H (mm) | 最大外徑 (mm) | 最小斷裂負荷 (kN) | 局放 (pC) | 爬電距離 (mm) | 上 法 蘭 規 格 | 下法蘭孔徑 | 圖示 | ||||
| A | B (C) | 總數 (個) | ||||||||||||
| 中心螺孔 | 旁孔孔徑 | 孔距 | ||||||||||||
| D-130 A 1 | 12 | 130 A 1 | 1 3 0 | 1 0 2 | ≥ 8 | < 5 | 2 7 6 | M 1 2 | / | / | 1 | M 1 6 | 圖 1 | |
| D-130 B 1 | 130 B 1 | / | M 1 0 | 2 4 | 2 | M 1 6 | ||||||||
| D-130 B 2 1 | 130 B 2 1 | / | M 8 | 28 | 2 | M 1 2 | ||||||||
| D-130 A 2 0 | 130 A 2 0 | M 1 6 | / | / | 1 | M 2 0 | ||||||||
| D-135 B 6 | 12 | 135 B 6 | 1 3 5 | 1 0 2 | ≥ 8 | < 5 | 2 8 1 | / | M 6 | 28 | 2 | M 1 2 | 圖 1 | |
| D-135 B 9 | 135 B 9 | / | M 8 | 36 | 2 | |||||||||
| D-140 A 1 | 12 | 140 A 1 | 1 4 0 | 1 0 2 | ≥ 8 | < 5 | 2 8 6 | M 1 2 | / | / | 1 | M 1 6 | 圖 1 | |
| D-140 A 2 | 140 A 2 | M 1 6 | / | / | 1 | |||||||||
| D-140 B 2 | 140 B 2 | / | M 1 0 | 2 8 | 2 | |||||||||
| D-145 A 1 | 12 | 145 A 1 | 1 4 5 | 1 0 2 | ≥ 8 | < 5 | 2 9 1 | M 1 2 | / | / | 1 | M 1 6 | 圖 1 | |
| D-145 A 20 | 145 A 20 | M 1 6 | / | / | 1 | M 2 0 | ||||||||
| D-145 A 2 | 145 A 2 | M 1 6 | / | / | 1 | M 1 6 | ||||||||
| D-145 B 2 | 145 B 2 | / | M 1 0 | 2 8 | 2 | M 1 6 | ||||||||
| D-140 B 5 | 12 | 140 B 5 | 1 4 0 | 1 0 0 | ≥ 1 2 | < 5 | 2 8 6 | / | M 1 0 | 3 6 | 2 | M 1 6 | 圖 2 | |
| D-140 C 1 | 140 C 1 | / | M 8 | 4 0×4 8 | 4 | |||||||||
| D-145 B 5 | 12 | 145 B 5 | 1 4 5 | 1 0 0 | ≥ 1 2 | < 5 | 2 9 1 | / | M 1 0 | 3 6 | 2 | M 1 6 | 圖 2 | |
| D-145 C 1 | 145 C 1 | / | M 8 | 4 0×4 8 | 4 | |||||||||
| D-160 B 5 | 12 | 160 B 5 | 1 6 0 | 1 0 0 | ≥ 1 2 | < 5 | 3 0 6 | / | M10 | 36 | 2 | M 1 6 | 圖 2 | |
| D-3 0 0 AB1 | 2 4 | 300 A B 1 | 3 0 0 | 1 5 2 | ≥ 8 | < 10 | 9 1 0 | M 1 0 | M 1 0 | 3 0 | 3 | M 1 6 | 圖4 | |
| D-3 2 0 A 2 | 40.5 | 3 2 0 A 2 | 3 2 0 | 1 5 2 | ≥ 8 | < 10 | 9 3 0 | M 1 6 | / | / | 1 | M 1 6 | 圖4 | |
| D-3 2 0 B | 40.5 | 3 2 0 B | 3 2 0 | 1 5 2 | ≥ 8 | < 10 | 9 3 0 | / | M 1 0 | 3 0 | 2 | M 1 6 | 圖4 | |
| D-3 4 0 B | 40.5 | 3 4 0 B | 3 4 0 | 1 5 2 | ≥ 8 | < 10 | 9 5 0 | / | M 1 0 | 3 0 | 2 | M 1 6 | 圖4 | |
| D-3 6 0 A 2 | 40.5 | 3 6 0 A 2 | 3 6 0 | 1 5 2 | ≥ 8 | < 10 | 9 7 0 | M 1 6 | / | / | 1 | M 1 6 | 圖4 | |
| D-3 8 0 A 2 | 40.5 | 3 8 0 A 2 | 3 8 0 | 1 5 2 | ≥ 8 | < 10 | 9 9 0 | M 1 6 | / | / | 1 | M 1 6 | 圖4 | |
| D-3 8 0 B | 3 8 0 B | / | M 1 0 | 3 0 | 2 | |||||||||
| D-3 8 0 B 4 | 3 8 0 B 4 | / | M 1 2 | 4 0 | 2 | |||||||||
