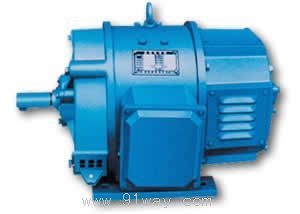

Z2系列直流電動機產品詳細說明：

Z2系列電機適用一般正常的工作環境，電動機供恒速或轉速調節范圍不大于2：1的電力拖動使用，發電機可做動力電源、照明或其它恒壓供電之用，調壓發電機則可作蓄電池組充電及浮充供電之用。廣泛用于機床，地質，礦山，冶金，機械，輕工，紡織，印染，運輸等工業部門。Z2系列直流電機的基本品種采用防滴、單軸伸（亦可制成雙軸伸），自扇冷結構�？砂从脩粢�求帶測速機和外加鼓風機以及改制和制做特殊形式要求電機。

Z2系列直流電動機安裝方式

序號	結 構 形 式	代號	適 用 電 機 型 號
1	臥式、機座帶底腳	A101	Z2-11—Z2-92
2	臥式、機座帶底腳、端蓋有凸緣	A201	Z2-11—Z2-82
3	臥式、機座不帶底腳、端蓋有凸緣	A301	Z2-11—Z2-62
4	立式、機座無底腳、端蓋有凸緣（軸伸向下）	A302	Z2-11—Z2-92
5	立式、機座有底腳、端蓋有凸緣	A202	Z2-11—Z2-82

Z2系列直流電動機工作方式

電動機的功率范圍：0.4-75kw
額定電壓：110V,220V
額定轉速：3000，1500，1000，750，600r.p.m
發電機功率范圍：0.6-67kw
額定電壓：115V,230V
轉速：2850，1450，960r.p.m
>>勵磁方式

電動機為并激勵磁。（并帶有少量串激穩定繞組）
發電機為復激勵磁。
調壓發電機為并激勵磁。（不帶串激繞組）
（為適應發電機——電動機拖動系統的要求，Z2系列電動機和發電機均可制成勵磁電壓為110V勵磁電壓為110V或220V的他激勵磁）

Z2系列直流電動機技術數據

發電機可以制成115V 2850轉/分、115V 960轉/分、230V 2850轉/分、230V 1450轉/分、135V 1450轉/分等電壓及轉速等級的電機，詳細資料與本公司聯系。

電動機還可以制成額定電壓為110V、160V、340V、440V、460V，額定轉速為3000轉、1000轉、750轉、600轉等派生系列電動機，詳細資料與本公司聯系。

Z2系列電動機(110V)

序號	電機型號	額定功率(KW)	額定電壓(V)	額定轉速(r.p.m)	額定電流(A)	效率(%)	最高轉速(r.p.m)	最大激磁功率（W）	飛輪距（kgm2）	重量(kg)
1	Z2-11	0.8	110	3000	9.96	73	3000	52	0.012	32
2	Z2-12	1.1			12.9	75.5		63	0.015	36
3	Z2-21	1.5			17.5	78		61	0.045	48
4	Z2-22	2.2			24.7	81		77	0.055	56
5	Z2-31	3			33.2	82		80	0.085	65
6	Z2-32	4			43.8	83		98	0.105	76
7	Z2-41	5.5			60.6	82.5		97	0.15	88
8	Z2-42	7.5			81.6	83.5		120	0.18	101
9	Z2-11	0.4		1500	5.35	61.5	2400	39	0.012	32
10	Z2-12	0.6			7.68	70.5		60	0.015	36
11	Z2-21	0.8			9.84	74		65	0.045	48
12	Z2-22	1.1			13	77		88	0.055	56
13	Z2-31	1.5			17.6	77.5		103	0.085	65
14	Z2-32	2.2			25	80		131	0.105	76
15	Z2-41	3			34	80		116	0.15	88
16	Z2-42	4			44.6	81.5	2400	170	0.18	101
17	Z2-51	5.5			60.5	82.5		154	0.35	126
18	Z2-52	7.5			82.2	83		242	0.4	148
19	Z2-61	10			107.6	84.0		160	0.56	175
20	Z2-62	13			139	85		146	0.65	196
21	Z2-71	17			180.6	85.5		400	1.0	265
22	Z2-72	22			232.6	86	2250	370	1.2	300
23	Z2-81	30			315.5	86.5		450	2.8	405
24	Z2-21	0.4		1000	5.51	65	2000	60	0.045	48
25	Z2-22	0.6			7.68	71		64	0.055	56
26	Z2-31	0.8			10	72.5		88	0.085	65
27	Z2-32	1.1			12.33	75		83	0.105	76
28	Z2-41	1.5			17.8	76.5		123	0.15	88
29	Z2-42	2.2			25.32	79		172	0.18	101
30	Z2-51	3			34.3	79.5		125	0.35	126
31	Z2-52	4			45.2	80.5		230	0.4	148
32	Z2-61	5.5			60.6	82.5		190	0.56	175
33	Z2-62	7.5			82.6	82.5		325	0.65	196
34	Z2-71	10			111.5	81.5		300	1.0	265
35	Z2-72	13			142.3	83		430	1.2	300
36	Z2-81	17			185	82.5		460	2.8	405
37	Z2-82	22			238	84		460	3.2	430
38	Z2-91	30			319	85.5		570	5.9	650
39	Z2-92	40			423	86		650	7.0	685
40	Z2-31	0.6		750	7.91	69	1500	90	0.085	65
41	Z2-32	0.8			10	72.5		83	0.105	76
42	Z2-41	1.1			13.8	72.5		121	0.15	88
43	Z2-42	1.5			18.2	74.5		174	0.18	101
44	Z2-51	2.2			26.3	76		148	0.35	126
45	Z2-52	3			35	78		172	0.4	148
46	Z2-61	4			46.8	78.5		176	0.56	175
47	Z2-62	5.5			62.2	80.5		197	0.65	196
48	Z2-71	7.5			85.2	80		310	1.0	265
49	Z2-72	10			112.1	81		340	1.2	300
50	Z2-81	13			145	81.5		460	2.8	405
51	Z2-82	17			187.2	82.5		500	3.2	430
52	Z2-91	22			239.5	83.5		580	5.9	650
53	Z2-92	30			323	84.5		620	7.0	685
54	Z2-91	17		600	193	80	1200	560	5.9	650
55	Z2-92	22			242.5	82.5		610	7.0	685

Z2系列電動機(220V)

序號	電機型號	額定功率(KW)	額定電壓(V)	額定轉速(r.p.m)	額定電流(A)	效率(%)	最高轉速(r.p.m)	重量(kg)
56 57 58 59 60 61 62 63 64 65 66 67 68 69	Z2-11 Z2-12 Z2-21 Z2-22 Z2-31 Z2-32 Z2-41 Z2-42 Z2-51 Z2-52 Z2-61 Z2-62 Z2-71 Z2-72	0.8 1.1 1.5 2.2 3 4 5.5 7.5 10 13 17 22 30 40	220	3000	4.85 6.41 8.64 12.35 16.52 21.65 30.3 40.8 53.8 68.7 88.9 114.2 158.5 210	74 78 79 81 82.5 84 82.5 83.5 84.5 86 87 87.5 86 86.5	3000	32 36 48 56 65 76 88 101 126 148 175 196 265 300
70 71 72 73 74 75 76 77 78 79 80	Z2-11 Z2-12 Z2-21 Z2-22 Z2-31 Z2-32 Z2-41 Z2-42 Z2-51 Z2-52 Z2-61	0.4 0.6 0.8 1.1 1.5 2.2 3 4 5.5 7.5 10	220	1500	2.68 3.82 4.92 6.5 8.7 12.35 17 22.3 30.3 41.1 53.8	67 71 73.5 76.5 78.5 81 80 81.5 82.5 83.5 84.5	3000 2400	32 36 48 56 65 76 88 101 126 148 175
81 82 83 84 85 86 87	Z2-62 Z2-71 Z2-72 Z2-81 Z2-82 Z2-91 Z2-92	13 17 22 30 40 55 75			69.5 90 115.4 156.9 208 284 385	86 86 86.5 87 87.5 88 88.5	2250 2000	196 265 300 405 430 650 685
88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103	Z2-21 Z2-22 Z2-31 Z2-32 Z2-41 Z2-42 Z2-51 Z2-52 Z2-61 Z2-62 Z2-71 Z2-72 Z2-81 Z2-82 Z2-91 Z2-92	0.4 0.6 0.8 1.1 1.5 2.2 3 4 5.5 7.5 10 13 17 22 30 40	220	1000	2.75 3.79 4.95 6.58 8.9 12.66 17.2 22.6 30.3 41.3 54.8 70.7 92 118.2 158.5 210	66 72.5 73.5 76 76.5 79 79.5 81.5 82.5 82.5 83 83.5 84 84.5 86 86.5	2000	48 56 65 76 88 101 126 148 175 196 265 300 405 430 650 685
104 105 106 107 108 109 110 111 112 113 114 115 116 117	Z2-31 Z2-32 Z2-41 Z2-42 Z2-51 Z2-52 Z2-61 Z2-62 Z2-71 Z2-72 Z2-81 Z2-82 Z2-91 Z2-92	0.6 0.8 1.1 1.5 2.2 3 4 5.5 7.5 10 13 17 22 30	220	750	3.9 4.95 6.9 9.16 13.15 17.5 23.2 31.1 42.1 55.8 72.1 93.2 119 160.5	70 73.5 71.5 73.5 77 78.5 79 80 81 81.5 82 83 84 85	1500	65 76 88 101 126 148 175 196 265 300 405 430 650 685
118 119	Z2-91 Z2-92	17 22	220	600	95.5 119.7	81 83.5	1500	650 685
