PTC1-12型系列電壓互感器手車 (以下簡稱PT手車)適用于額定電壓12kV及以下交流50Hz的電力系統中，是與 GZS1(KYN28A-12)相配套的產品，性能不僅符合GB11022-89《高壓開關設備通用技術條件》，也符合GB1207-86《電壓互感器》及相關的 IEC186 標準要求，具有可靠的位置顯示功能，具有技術性能可靠、結構簡單、安裝調試方便等優點，可生產1PT~3PT各類手車。

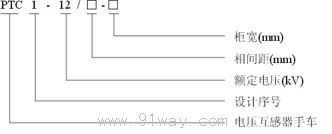

PTC1-12型系列電壓互感器手車型號及含義



正常使用條件
1. 環境溫度不高于+40℃，不低于-25℃ (允許在-30℃時儲運)；
2. 海拔高度≤1000m；
3. 空氣相對溫度日平均不大于95%，月平均不大于90%。
4. 地震烈度不超過8度；
5. 使用場所無水蒸汽、易燃、易爆、嚴重污穢、化學腐蝕以及劇烈震動。

PTC1-12型系列電壓互感器手車主要技術參數

產品主要結構及工作原理
1. 工作原理
推進和推出手車可在系統不斷電的情況下進行操作，對維修電壓互感器和熔斷器十分方便，而且可根據顧客的需要安裝 S8、S9 (試驗、工作位置顯示)。當?shù)妆P車用轉運小車送入開關柜指定位置后，可將專用手柄插入絲桿四方頭中，開始搖動手柄，順時針為推進，逆時針為退出，絲桿螺距為10mm，有效工作距離為200mm(下層PT為175mm)，因此整個工作行程手柄轉動12(17.5)圈，無論推進還是搖出，開始的19(16.5) 圈可用中速搖動，手柄用力必須均勻，(用力過猛會傷害絲桿和聯鎖機構)，當搖到第20(17.5) 圈時，用較慢速度搖動，當聽到“嗒”的一聲響時為到位位置，紅色指示燈亮，此時應停止搖動。
2. 主要結構

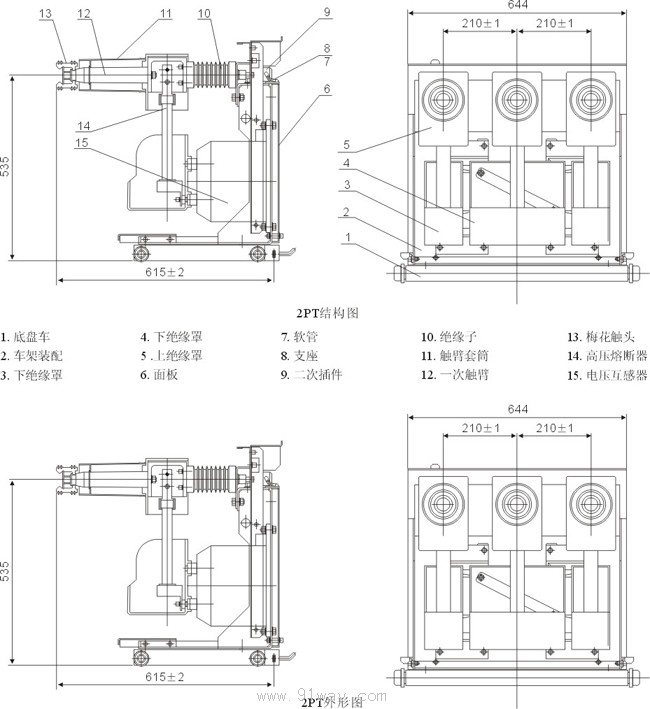

附圖是兩種PT車的示意圖，電壓互感器選用JDZ10(18)-12(7.2) (2PT) 和JDZX10(18)-12(7.2) (3PT)。

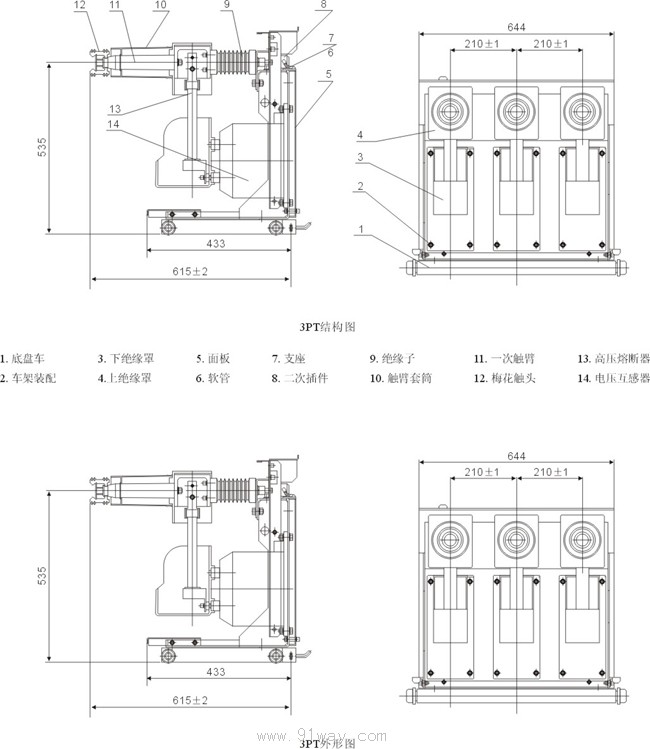

外形結構及安裝尺寸圖

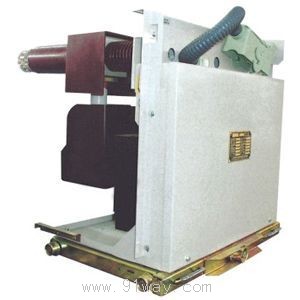

PTC1-12型系列電壓互感器手車
