HR3系列熔斷器式刀開關產品詳細說明：

適用范圍

HR3系列熔斷器式刀開關按其電流分為交流（50Hz)及直流二種；按額定電流等級分為100,200,400,600四級：按其操作方式分為正面側方杠桿傳動機構式、正面中央杠桿傳動機構式、側面操作手柄式、無面板正面側方杠桿傳動機構式四種；按其檢修方位可分為屏前檢修式及屏后檢修式兩種。

本系列刀開關符合GB14048.3標準。

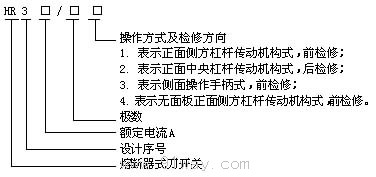

型號及其含義

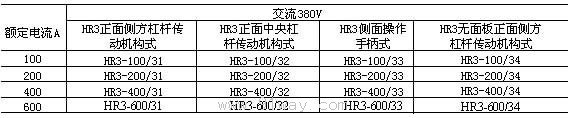

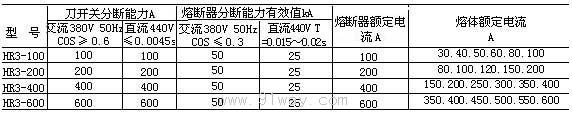

HR3系列熔斷器式刀開關主要技術參數





結構特征
熔斷器式刀開關是RTO有填料熔斷器和刀開關的組合電器，具有RTO有填料熔斷器和刀開關的基本性能，在電路正常供電的情況下，接通和切斷電源由刀開關來擔任。當線路或用電設備過載或短路時，熔斷器式刀開發的熔體燒斷，及時切斷故障電流。前操作前檢修的熔斷器式刀開關，中央有供檢修和更換熔斷器的門，主要供BDL配電屏上安裝。前操作后檢修的熔斷器式刀開關主要提供BSL配電屏上安裝。側操作前檢修的熔斷器式刀開關可以制成封閉的動力配電箱。

額定電流600安及以下的電流熔斷器式刀開關帶有安全攔板，并裝有滅弧室。滅弧室是由酚醛布板和鋼板沖制件鉚合而成的。
熔斷器式刀開關的熔斷器固定在帶彈簧、鎖板的絕緣橫梁上，在正常運行時，保證熔斷器不脫扣，而當熔斷體因線路故障而熔斷后，只需要按下鎖板可以很方便地更換熔斷器。

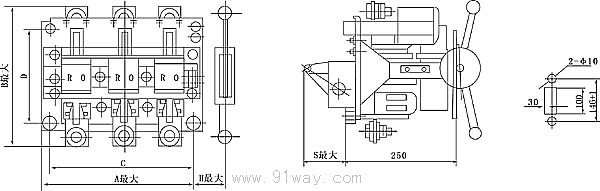

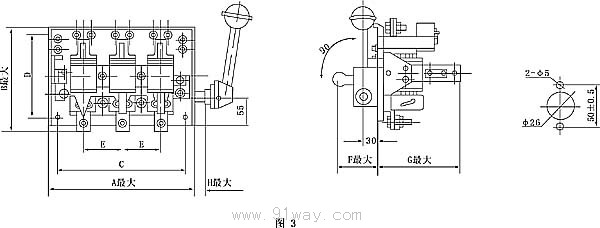

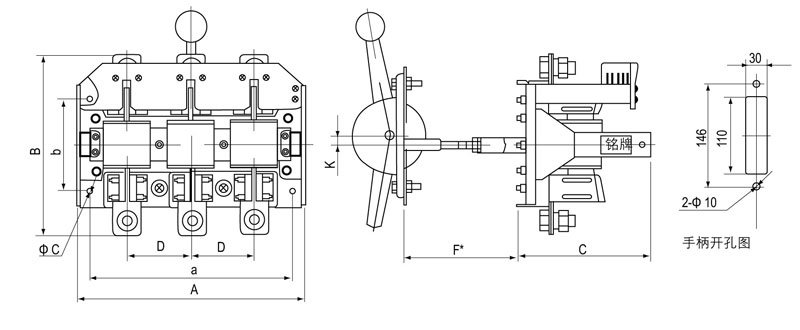

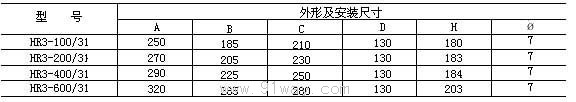

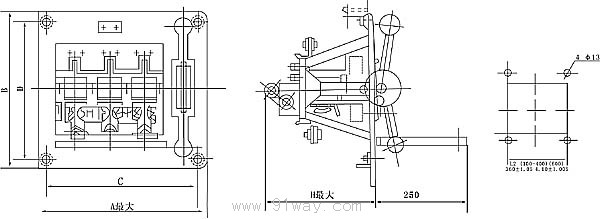

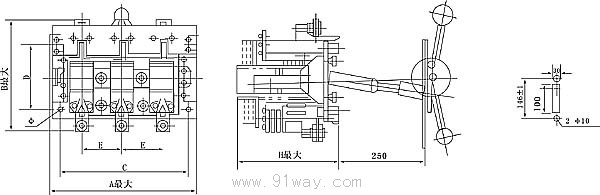

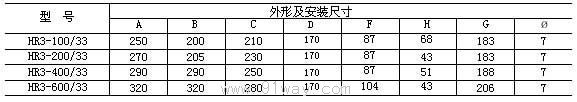

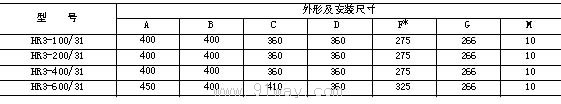

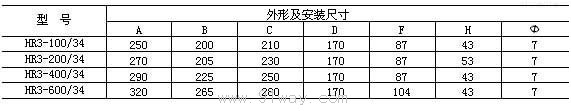

HR3系列熔斷器式刀開關外形及安裝尺寸(見表3～6，圖1～4）
(mm)表3


(mm)表4




圖1


圖2
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　(mm)表5

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　(mm)表6





圖4

型號規格	外形尺寸(mm)				安裝尺寸(mm)
	A	B	C*	G	a	b	φc	M
HR3-100/31	400	400	275	266	360	360	12	10
HR3-200/31	400	400	275	266	360	360	12	10
HR3-400/31	400	400	275	266	360	360	12	10
HR3-600/31	450	400	325	266	410	360	12	10
HR3-1000/31	500	400	350	266	450	360	12	10
