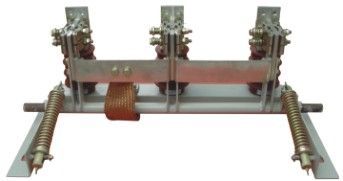

JN4-12G戶內交流高壓接地開關產品詳細說明：

JN4-12(G)型戶內高壓接地開關，是配用于12kV戶內交流金屬鎧裝移開式金屬封閉開關設備及其它高壓開關設備的主要元件，也可單獨使用。作為在12kV及以下的交流50Hz電力系統中接地保護之用。具有關合短路電流能力。結構合理、體積小、操作靈活、易安裝調整。

產品特點:
產品設計科學、新穎、獨特、合理；技術性能先進、可靠；采用分流磁鎖原理，通電時自動產生壓力，
保證接觸良好；不需要接角壓力彈簧、操作力小。可以與名種型號高壓柜配套使用，也可以作為高壓電器設備檢修時接地保護

JN4-12G戶內交流高壓接地開關主要技術參數

名   稱		單   位	參   數
額定電壓		KV	12
額定短時耐受電流		KA	20
額定短時持續時間		S	4
額定峰值耐受電流		KA	50
額定短時關合電流		KA	50
極間中心距		mm	210，230，250
額定絕緣水癥	工頻耐受電壓（1min）	KV	對地42
	雷電沖擊耐壓	KV	極間75

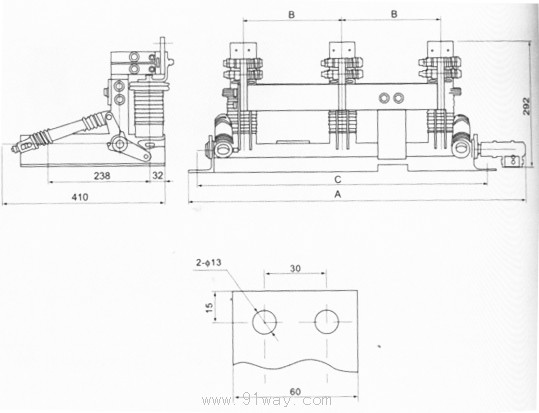

外形安裝尺寸

產品型號規格	A	B	C
JN12-12/31.5-150	150	396	535
JN12-12/31.5-165	165	426	565
JN12-12/31.5-210	210	516	655
JN12-12/31.5-230	230	556	710
JN12-12/31.5-250	250	596	760

JN4-12G戶內交流高壓接地開關
