LD－3型轉子一點接地繼電器（以下簡稱繼電器）作為監視大型發電機轉子勵磁回路對地絕緣之用。當發電機轉子發生一點接地故障或某處絕緣下降到一定數值時，繼電器立即動作，發出故障信號或直接作用于跳閘。
　
結構
繼電器采用嵌入式后接線（JK-31K）結構型式。

LD-3型轉子一點接地繼電器技術要求

1 交流額定值 50Hz，100V或220V.
2 動作電阻
2.1 整定范圍
0.5，1，2，5，10，15，20kΩ.
2.2 整定誤差
十次測量平均值與整定值比較，誤差不超過±10% 。
2.3 返回系數
不大于2。
3 動作時間0.8倍動作電阻時不大于0.2s。
4 電容影響
被試電阻上并聯電容2μF后，動作電阻變化與無電容時比較，不超過±10%。
5 交流電源影響
5.1 電壓影響：90%～110%額定電壓下，動作電阻變化與額定電壓時比較，不大于10%。
5.2 頻率影響：47Hz～53Hz下動作電阻變化與50Hz時比較，不超過±10%。
6 溫度影響
當環境溫度在-5℃～+45℃范圍內變化時，繼電器動作值十次測量平均值與基準條件下（20℃±2℃）動作值十次測量平均值相比較，其變差不超過10%。
7 觸點斷開容量
電壓不超過220V，電流不超過0.2A時，繼電器觸點斷開容量：
a. 在直流有感負荷電路（τ=5ms±0.75ms)中為20W；
b. 在交流電路（cosφ=0.4）中為30VA。
8 功率消耗
交流電源在50Hz，220V下，功率消耗不大于18VA。
9 重量 繼電器重量不大于10kg。
　
訂貨須知
訂貨時應指明：
a. 產品型號及規格，殼體結構形式；
b. 所需備品備件名稱、代號及數量；
c. 訂貨數量及收貨地址。

３.安裝尺寸：

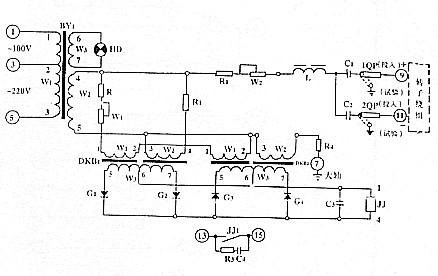

LD-3型轉子一點接地繼電器
