您的位置：您的位置：首頁 → 高壓電器 → 高壓絕緣子 → 瓷瓶絕緣子 → ANSI,BS,GB盤形懸式絕緣子

產品名稱：

ANSI,BS,GB盤形懸式絕緣子

型號規格：

暫無圖片

產品類別：

常規產品 -- 高壓電器 -- 瓷瓶絕緣子

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916500500

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

ANSI,BS,GB盤形懸式絕緣子產品詳細說明：

ANSI,BS,GB盤形懸式絕緣子用于架空輸配電線路中絕緣和懸掛導線，使用時一般組裝成絕緣子串，用于不同電壓等級的線路中。
型號說明：XP-普通懸式絕緣子 XWP-雙層傘耐污懸式絕緣子
字母后數字1、2、3為設計順序號，破折號后數字為機電破壞負荷值KN XH-鐘罩傘（傘裙有垂直面部分，棱深大于30mm）耐污懸式絕緣子

XA-大盤徑型耐污懸式絕緣子,后數字為設計順序號，數字后T表示電氣化鐵道用懸式絕緣子，數字后的C表示槽型連接（球形連接不表示）

ANSI美標盤形懸式絕緣子

盤形懸式絕緣子主要尺寸和性能參數：

工廠編號			0261	0262	0263	0264	0265	0266	0267
圖號			1	2	3	4	3	4	4
美標等級			52-1	52-2	52-3	52-4	52-5	52-6	52-10
主要尺寸	D		165	190.5	254	254	254	254	279.4
主要尺寸	H		139.7	146	146	146	146	146	165
爬電距離			178	210	292	292	279	279	279
工頻擊穿電壓			80	90	110	110	110	110	110
平均閃絡電壓	工頻	干	60	65	80	80	80	80	80
	工頻	濕	30	35	50	50	50	50	50
	臨界沖擊	正級性	100	115	125	125	125	125	125
	臨界沖擊	負級性	100	115	130	130	130	130	130
無線電干擾電壓	對電壓對地有效值		7.5	7.5	10	10	10	10	10
無線電干擾電壓	1千赫時無線電干擾電壓		50	50	50	50	50	50	50
機電破壞負荷			44	67	67	67	111	111	160
機械打擊強度			5	5.5	5.5	6	7	7	10
長時間負荷			27	44	44	44	67	67	107
重量			-	-	-	-	-	-	-

BS 英標/AS 澳標

ANSI,BS,GB盤形懸式絕緣子主要尺寸和性能參數：

工廠編號			0241	0242	0243	0244	0251	0252	0253	0254
圖號			6	5	6	6	6	6	6	7
標準等級			XP-70-A	XP-70C-A	XP-125-A	XP-160-A	XP-70-Y	XP-110-Y	XP-160-Y	PX-190-Y
主要尺寸	D		254	254	254	254	254	254	254	279.4
主要尺寸	H		146	146	146	146	146	146	146	171
爬電距離			292	292	292	317.2	292	292	317.5	368.3
閃絡電壓	工頻	干	75	75	75	78	75	78	78	80
閃絡電壓	工頻	濕	45	45	45	45	45	45	45	47
機電破壞負荷			70	70	125	160	70	110	160	190
工頻擊穿電壓			120	120	120	160	120	110	110	125
雷電沖擊耐受			100	100	100	110	100	100	100	110
重量			4.5	4.5	-	6.5	4.5	-	6.5	-
適用標準			AS	AS	AS	AS	BS	BS	BS	BS

GB 國標

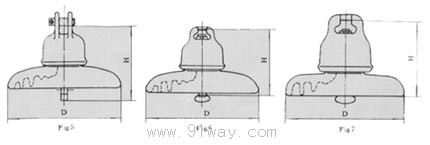

ANSI,BS,GB盤形懸式絕緣子外形尺寸3

ANSI,BS,GB盤形懸式絕緣子主要尺寸和性能參數：

產品型號		XWP1-70C	XWP2-70T	XWP1-100	XWP2-100	XWP1-120
工廠代號		0242	0244	0243	0245	0246
圖號		1	2	3	3	3
主要尺寸	公稱結構高度Ｈ	146	146	160	160	160
主要尺寸	瓷件公稱盤徑Ｄ	255	255	255	280	280
最小公稱爬電距離		400	400	400	450	450
連接型式標記		16C		16	16	16
機電破壞負荷		70	70	100	100	120
打擊試驗負荷		-	-	-	-	-
50%全波沖擊閃絡電壓(峰值)不小		120	130	120	120	120
工頻濕閃絡電壓(有效值)不小于		45	45	45	45	45
工頻擊穿電壓		120	110	120	120	120
參考重量		7.2	7.5	8	9	9
適用標準

主要尺寸和性能參數：

產品型號		XWP1-60	XWP2-60	XWP1-70	XWP2-70	XWP3-70
工廠代號		0233	0237	0235	0239	0241
圖號		1	1	1	1	1
主要尺寸	公稱結構高度Ｈt	160	146	160	146	160
主要尺寸	瓷件公稱盤徑Ｄe	255	255	255	255	280
最小公稱爬電距離		400	400	400	400	450
連接型式標記		16	16	16	16	16
機電破壞負荷		60	60	70	70	70
打擊試驗負荷		-	-	-	-	-
50%全波沖擊閃絡電壓(峰值)不小于		120	120	120	120	120
工頻濕閃絡電壓（有效值）不大于		45	45	45	45	45
工頻擊穿電壓		120	120	120	120	120
參考重量		68	68	71	7	8
適用標準

ANSI,BS,GB盤形懸式絕緣子

ANSI,BS,GB盤形懸式絕緣子（暫無圖片）
