BK系列控制變壓器產品詳細說明：

一、用途
BK系列機床控制變壓器（以下簡稱變壓器）適用50-60Hz電壓至500V的電路中，通常用作機床控制電器或局部照明燈及指示燈的電源之用。

二、結構特征
BK變壓器按結構可分為殼式，按安裝方式可分為立式。

三、型號及其含義


四、使用環境
1、周圍空氣溫度-5℃至+40℃，24小時的平均值不超過+35℃；
2、安裝地點海拔不超過2000m；
3、大氣相對濕度在周圍空氣溫度為+40℃時不超過50%，在較低溫度下可以有較高的相對溫度，最濕月的平均最大濕度為90%，同時該月的月平均最低溫度為+25℃，并考慮到因溫度變化發生在產品表面的凝露。

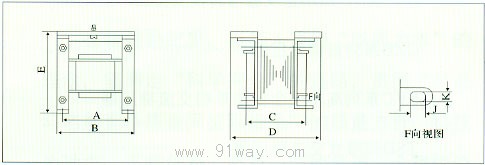

五、BK系列控制變壓器外形及安裝尺寸

型號	外型尺寸			安裝孔距		安裝孔 K*J
	Bmax	Dmax	Emax	A	C
BK-50	86	95	93	70±0.4	50±3	5*12
BK-100	100	110	113	85±0.4	60±2.5	6*12
BK-150	100	125	113	85±0.4	66±2.5	6*12
BK-250	160	107	137	100±0.4	80±3	9*11.5
BK-300	160	107	137	100±0.4	80±3	9*11.5
BK-400	160	143	137	110±0.4	92±3	9*11.5
BK-500	160	143	137	110±0.4	92±3	9*11.5
BK-700	160	160	137	110±0.4	102±3	9*11.5
BK-1000	160	180	137	150±0.4	100±3.5	9*11.5
BK-1500	160	240	137	160±0.4	132±3.5	9*11.5
BK-2000	184	270	145	160±0.4	132±3.5	9*11.5

產品型號 E型BK系列	額定功率(VA)	外形尺寸 (mm) 長×寬×高(參考)	重量 (kg)參考
BK-25	25	75×50×85	1
BK-50	50	84×75×90	1.5
BK-100	100	96×90×110	3
BK-150	150	105×100×120	3.5
BK-250	250	120×135×135	5.3
BK-500	500	150×130×160	10
BK-1000	1000	150×155×160	17
BK-1500	1500	200×155×195	25
BK-2000	2000	200×175×195	28
BK-2500	2500	200×190×195	33
BK-3000	3000	200×210×195	37
BK-4000	4000	300×240×250	41
BK-5000	5000	300×260×250	46
