CDM3系列電動操作機構產品詳細說明：

CDM3系列電動操作機構（以下簡稱電操）是小容量塑殼斷路器專用配件，與斷路器配合后，可遠距離電動閉合、斷開和再扣斷路器，以實現輸配電網絡的集中控制和自動控制。

特點
1、CDM3電操作結構簡單、體積小、安裝方便、免安裝調正、免維修。
2、CDM3電操通過二個電磁吸鐵驅動、旋轉操動斷路器，起動電流低。
3、CDM3電操在無電源時，可用手動操作。
4、交、直流規格均能適用（直流需另加拖整流電源包）。
5、本電操作裝有電源自動切換裝置，完成一個動作后，迅速自動切斷電源。

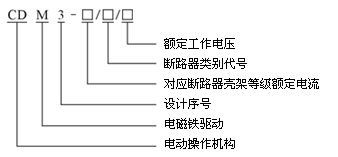

CDM3系列電動操作機構型號及含義

注：斷路器類別代號：
“M” 表示國產30系列（CM1；TM30）斷路器；
“ABB” 表示ABB公司S1、S2斷路器；
“S”表示OTT集團的S系列斷路器；
“T”表示TOTG斷路器；
“N”表示“施耐德”NS系列斷路器；
“D”表示國產DZ20系列斷路器。

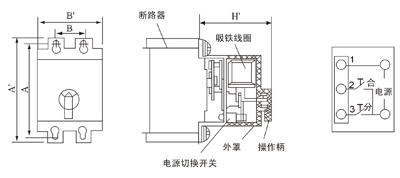

CDM3系列電動操作機構主要技術參數和外型安裝尺寸

型號規格	配用斷路器	外形安裝尺寸					額定電壓 （V）	起動電流（A）	機械壽命 （次）	對應斷路器 的再扣力N
		A'	B'	H'	A	B
CDM3-63/M	CM1-63()M30-50	116	92	91	100	25	AC400(380) AC230(220) DC230(220)	≤5	10000	≤65
CDM3-100/M	CM1-100()M30-100	116	92	91	103.5	30		≤7		≤70
CDM3-225/M	CM1-225()M30-225	156	105	100	143	35		≤8.5	8000	≤85
CDM3-125/ABB	HSM1(ABB)-125	116	92	91	103.5	25		≤5	10000	≤30
CDM3-160/ABB	HSM1(ABB)-160	116	92	91	103.5	30		≤7		≤50
CDM3-100/S	S-100	144	92	92	132	30		≤7		≤70
CDM3-200/S	S-200	156	105	101	143	30		≤8.5	8000
CDM3-100/T	TO-100 TG-100	106	90	83	90	35		≤7	10000	≤45
CDM3-225/T	TO-225	106	105	88	92	38		≤8.5	8000	≤85
CDM3-80/N	SN-80	100	105	98	125	35		≤8.5	8000	≤65
CDM3-225/N	NS-225	140	105	98	125	35		≤8.5	8000	≤85
CDM3-100/D	DZ20-100	164	105	96	145	35		≤8.5	8000	≤85

CDM3電操在額定工作電壓的85%～110%之間，能保證可靠操作斷路器。
