YEJ2系列電磁制動電動機產品詳細說明：

產品性能與特點:
YEJ2系列電磁制動電動機是根據YEJ系列電機的改進產品。它的電氣性能符合Y2系列電機要求。制動器的性能他做了改進。
YEJ2系列電磁制動電機，能夠?qū)崿F(xiàn)電機失電后快速制動。快制動時間YEJ2-63-90電機小于0.15秒，YEJ2-100-160電機小于0.20秒，該電機可根據用戶要求通過改變接線盒的接線實現慢制動。該
系列電機噪聲小，制動性能可靠。其工作原理是：當電機通電后，電磁制動器通過220V交流整流得到198V直流電，這時銜鐵被電磁吸合，使制動盤處于可旋轉狀態，并但電機自由旋轉。當電機失電時電磁鐵失電，銜鐵立即被彈簧頂住，使制動盤與電機后端蓋壓合在一起，停止轉動。

YEJ2系列電磁制動電動機廣泛用于金屬加工機床、包裝機械、木工機械、食品機械、化工機械、紡織機械、建筑機械以及齒輪減速機等。

使用條件：
本系列電動機在下列條件下可按額定功率連續運行：
①海拔：不超過1000米；
②環境空氣溫度隨季節而變化，但不超過＋40℃。

電壓·頻率及工作方式:
頻率：50赫茲，60赫茲
電壓：220/380V，380/660V
接法：功率在3千瓦及以下為Y接法，4千瓦及以上為△接法
工作方式：B級，F(xiàn)級
防護等級：IP44，IP54或IP55
注：根據要求可采用進口軸承，驅動器固定軸承

YEJ2系列技術數據：

型號	功率 (千瓦)	轉速 (轉/分)	電流 （安）	效率 (%)	功率因數 (COSø)	靜制動力矩 (Nm)	空載制動時間 (s)	勵磁功率 (w)	堵轉轉矩 額定轉矩 Ist/IN	堵轉轉矩 額定轉矩 Tst/TN	最大轉矩 額定轉矩 Tst/TN	重量 (千克)
同步轉速 3000轉/分（2極） 380V50Hz
YEJ2-631-2	0.18	2720	0.53	65	0.80	4	0.20	18	5.5	2.2	2.2	12
YEJ2-632-2	0.25	2720	0.69	68	0.81	4	0.20	18	5.5	2.2	2.2	13
YEJ2-711-2	0.37	2740	0.99	70	0.81	4	0.20	18	6.1	2.2	2.2	14
YEJ2-712-2	0.55	2740	1.40	73	0.82	4	0.20	18	6.1	2.2	2.3	15
YEJ2-801-2	0.75	2845	1.83	75	0.83	7.5	0.20	30	6.1	2.2	2.3	17
YEJ2-802-2	1.1	2840	2.58	77	0.84	7.5	0.20	30	7.0	2.2	2.3	18
YEJ2-90S-2	1.5	2840	3.43	79	0.84	15	0.20	50	7.0	2.2	2.3	23
YEJ2-90L-2	2.2	2840	4.85	81	0.85	15	0.20	50	7.0	2.2	2.3	26
YEJ2-100L-2	3.0	2860	6.31	83	0.87	30	0.20	65	7.5	2.2	2.3	37
YEJ2-112M-2	4.0	2880	8.10	85	0.88	40	0.25	90	7.5	2.2	2.3	45
YEJ2-132S1-2	5.5	2900	11.0	86	0.88	75	0.25	90	7.5	2.2	2.3	69
YEJ2-132S2-2	7.5	2900	14.9	87	0.88	75	0.25	90	7.5	2.2	2.3	72
YEJ2-160M1-2	11	2930	21.3	88	0.89	150	0.35	150	7.5	2.2	2.3	120
YEJ2-160M2-2	15	2930	28.8	89	0.89	150	0.35	150	7.5	2.2	2.3	130
YEJ2-160L-2	18.5	2930	34.7	90	0.90	150	0.35	150	7.5	2.2	2.3	149

型號	功率 (千瓦)	轉速 (轉/分)	電流 （安）	效率 (%)	功率因數 (COSø)	靜制動力矩 (Nm)	空載制動時間 (s)	勵磁功率 (w)	堵轉轉矩 額定轉矩 Ist/IN	堵轉轉矩 額定轉矩 Tst/TN	最大轉矩 額定轉矩 Tst/TN	重量 (千克)
同步轉速 1500轉/分（4極） 380V50Hz
YEJ2-631-4	0.12	1310	0.44	57	0.72	4	0.20	18	4.4	2.1	2.2	13
YEJ2-632-4	0.18	1310	0.62	60	0.73	4	0.20	18	4.4	2.1	2.2	14
YEJ2-711-4	0.25	1330	0.79	65	0.74	4	0.20	18	5.2	2.1	2.2	15
YEJ2-712-4	0.37	1330	1.12	67	0.75	4	0.20	18	5.2	2.1	2.2	16
YEJ2-801-4	0.55	1390	1.57	71	0.75	7.5	0.20	30	5.2	2.4	2.3	17
YEJ2-802-4	0.75	1380	2.03	73	0.76	7.5	0.20	30	6.0	2.3	2.3	18
YEJ2-90S-4	1.1	1390	2.89	75	0.77	15	0.20	50	6.0	2.3	2.3	22
YEJ2-90L-4	1.5	1390	3.70	78	0.79	15	0.20	50	6.0	2.3	2.3	27
YEJ2-100L1-4	2.2	1410	5.16	80	0.81	30	0.20	65	7.0	2.3	2.3	34
YEJ2-100L2-4	3.0	1410	6.78	82	0.82	30	0.20	65	7.0	2.3	2.3	38
YEJ2-112M-4	4.0	1435	8.80	84	0.82	40	0.25	90	7.0	2.3	2.3	48
YEJ2-132S-4	5.5	1440	11.7	85	0.83	75	0.25	90	7.0	2.3	2.3	71
YEJ2-132M-4	7.5	1440	15.6	87	0.84	75	0.25	90	7.0	2.3	2.3	83
YEJ2-160M-4	11	1460	22.3	88	0.84	150	0.35	150	7.0	2.2	2.3	128
YEJ2-160L-4	15	1460	30.1	89	0.85	150	0.35	150	7.5	2.2	2.3	142

型號	功率 (千瓦)	轉速 (轉/分)	電流 （安）	效率 (%)	功率因數 (COSø)	靜制動力矩 (Nm)	空載制動時間 (s)	勵磁功率 (w)	堵轉轉矩 額定轉矩 Ist/IN	堵轉轉矩 額定轉矩 Tst/TN	最大轉矩 額定轉矩 Tst/TN	重量 (千克)
同步轉速 1000轉/分（6極） 380V50Hz
YEJ2-711-6	0.18	850	0.74	56	0.66	4	0.20	18	4.0	1.9	2.0	9.5
YEJ2-712-6	0.25	850	0.95	59	0.68	4	0.20	18	4.0	1.9	2.0	11
YEJ2-801-6	0.37	885	1.30	62	0.70	7.5	0.20	30	4.7	1.9	2.0	17
YEJ2-802-6	0.55	885	1.79	65	0.72	7.5	0.20	30	4.7	1.9	2.1	19
YEJ2-90S-6	0.75	910	2.29	69	0.72	15	0.20	50	5.5	2.0	2.1	22
YEJ2-90L-6	1.1	910	3.18	72	0.73	15	0.20	50	5.5	2.0	2.1	28
YEJ2-100L-6	1.5	920	3.94	76	0.75	30	0.20	65	5.5	2.0	2.1	34
YEJ2-112M-6	2.2	935	5.60	79	0.76	40	0.25	90	6.5	2.0	2.1	42
YEJ2-132S-6	3.0	960	7.40	81	0.76	75	0.25	90	6.5	2.1	2.1	68
YEJ2-132M1-6	4.0	960	9.80	82	0.76	75	0.25	90	6.5	2.1	2.1	79
YEJ2-132M2-6	5.5	960	12.9	84	0.77	75	0.25	90	6.5	2.1	2.1	87
YEJ2-160M-6	7.5	970	17.0	86	0.77	150	0.35	150	6.5	2.0	2.1	122
YEJ2-160L-6	11	970	24.2	87.5	0.78	150	0.35	150	6.5	2.0	2.1	141

型號	功率 (千瓦)	轉速 (轉/分)	電流 （安）	效率 (%)	功率因數 (COSø)	靜制動力矩 (Nm)	空載制動時間 (s)	勵磁功率 (w)	堵轉轉矩 額定轉矩 Ist/IN	堵轉轉矩 額定轉矩 Tst/TN	最大轉矩 額定轉矩 Tst/TN	重量 (千克)
同步轉速 750轉/分（8極） 380V50Hz
YEJ2-801-8	0.18	645	0.88	51	0.61	7.5	0.20	30	3.3	1.8	1.9	17
YEJ2-802-8	0.25	645	1.15	54	0.61	7.5	0.20	30	3.3	1.8	1.9	19
YEJ2-90S-8	0.37	670	1.49	62	0.61	15	0.20	50	4.0	1.8	1.9	23
YEJ2-90L-8	0.55	670	2.18	63	0.61	15	0.20	50	4.0	1.8	2.0	25
YEJ2-100L1-8	0.75	680	2.17	71	0.67	30	0.20	65	4.0	1.8	2.0	33
YEJ2-100L2-8	1.1	680	2.39	73	0.69	30	0.20	65	5.0	1.8	2.0	38
YEJ2-112M-8	1.5	690	4.50	75	0.69	40	0.25	90	5.0	1.8	2.0	50
YEJ2-132S-8	2.2	705	6.00	78	0.71	75	0.25	90	6.0	1.8	2.0	63
YEJ2-132M-8	3.0	705	7.90	79	0.73	75	0.25	90	6.0	1.8	2.0	79
YEJ2-160M1-8	4.0	720	10.3	81	0.73	150	0.35	150	6.0	1.9	2.0	118
YEJ2-160M2-8	5.5	720	13.6	83	0.74	150	0.35	150	6.0	2.0	2.0	119
YEJ2-160L-8	7.5	720	17.8	85.5	0.75	150	0.35	150	6.0	2.0	2.0	145

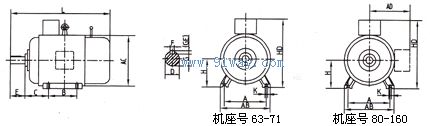

機座號	安裝尺寸									外形尺寸
	A	B	C	D	E	F	G	H	K	AB	AC	AD	HD	L
63M	100	80	40	11	23	4	8.5	63	7	135	130	70	180	285
71M	112	90	45	14	30	5	11	71		150	145	80	195	314
80M	125	100	50	19	40	6	15.5	80	10	165	175	145	220	355
90S	140	100	56	24	50	8	20	90		180	195	155	250	381
90L		125												406
100L	160	140	63	28	60		24	100	12	205	215	180	270	439
112M	190		70					112		230	240	190	300	464
132S	216		89	38	80	10	33	132		270	275	210	345	542
132M		178												580
160M	254	210	108	42	110	12	37	160	15	320	330	255	420	720
160L		254												765
注：63--90機座無吊攀，HD尺寸是從機座底腳平面至機殼外圓頂部

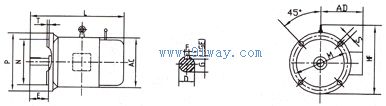

機座號	凸緣號	安裝尺寸											外形尺寸
		D	E	F	G	M	N	P1)	R2)	S	T	凸緣孔數	AC	AD	HF	L
63M	FF115	11	23	4	8.5	115	95	140	0	10	3	4	130	70	130	285
71M	FF130	14	30	5	11	130	110	160			3.5		145	80	145	314
80M	FF165	19	40	6	15.5	165	130	200		12			175	145	185	355
90S		24	50	8	20								195	155	195	381
90L																406
100L	FF215	28	60		24	215	180	250		15	4		215	180	245	439
112M													240	190	265	464
132S	FF265	38	80	10	33	265	230	300					275	210	315	542
132M																580
160M	FF300	42	110	12	37	300	250	350		19	5		330	255	385	720
160L																765
1)P尺寸為最大極限值 　　2）R為凸緣配合面至軸伸肩的距離 　　3）63-90機座無吊攀。
