53,EX-2,1617型線軸絕緣子產品詳細說明：

53、EX-2、1617型線軸絕緣子概述：|
低壓電力線路絕緣子用于工頻交流或直流電壓1000伏以下的低壓配電線路終端，耐張及轉角桿上，作為絕緣和固定導線之用

型號：1、線軸式絕緣子：EX-低壓線軸式絕緣子
破折號后的數字為產品形狀大小代號 GB國標/ANSI美標

53,EX-2,1617型線軸絕緣子主要尺寸和性能參數：

型號				53-1	53-2	53-3	53-4	53-5	EX-2	1617

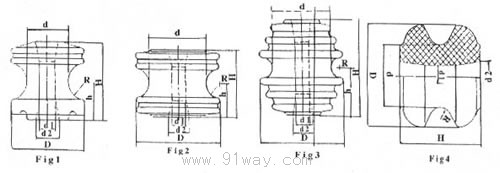

圖號				2	1	2	2	3	2	4
適用標準				ANSI	ANSI	ANSI	ANSI	ANSI	GB	GB
主要尺寸 （mm）		H		54	76	81	76	105	75	65
		h		27	38	40.5	38	52.5	37.5	32.5
		D		57	79	76	105	102	70	76
		d		45	45	45	73	73	45	46
		d1		18	18	18	18	18	20	17.5
		d2		22	24	24	24	24	24	22
		R		11	18	11	16	11	16	9
閃絡電壓 （不小于）	工頻	干閃（KV）		20	25	25	25	35
		濕閃 (KV)	垂直	8	12	12	12	18
			水平	10	15	15	15	25
機械破壞負荷（KV）				907	1360	1814	2041	2722	1200	907
重量（KG）				0.22	0.55	0.60	1.15	1.20	0.51	0.4
釉色：白釉或棕釉

53、EX-2、1617型線軸絕緣子
