QJX5系列動力控制箱

一、用途
QJX5系列動力控制箱適用于交流50Hz（或60Hz）電壓為380V，在AC-3使用功率在75KW以下的三相鼠籠型感應電動電動機做“Y-△”換接起動、運行、停止。并且有缺相和過載保護。
QJX5系列動力控制箱不適用于AC-4使用類別。

二、型式
1、結構形式

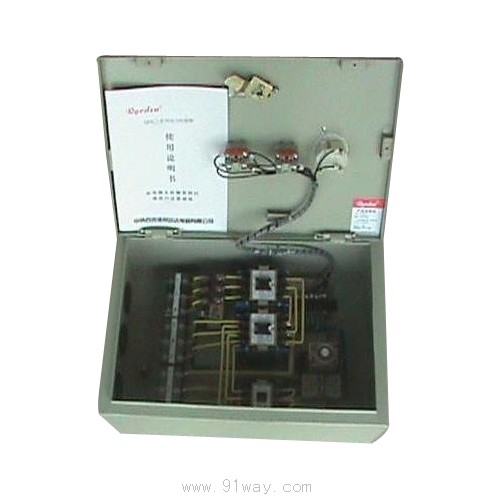

控制箱內有三臺交流接觸器，一臺熱繼電器，一臺時間繼電器及控制按鈕，信號指示燈，控制線路，熔斷器，配以適當?shù)膶?dǎo)線接線端子，55KW、75KW有電流表及互感器。
2、型號含義

3、外形及安裝尺寸
三、起動方式
起動時電機“Y”接法，起動電流只是滿電壓起動時的1/3，起動后轉速到80%左右時，更換成“△”接法運行，更換時間由時間繼電器整定。
四、正確使用方法：
1、外電源應接在L1，L2，L3三個接線柱上，為保安全必須安全接零（地），電動機六個接頭與箱內U1，V1，W1及U2，W2，V2對應相接，不可接錯，并檢查所有螺釘是否緊固；
2、熱繼電器電流出廠時己整定，用戶不得任意調節，熱繼電器整定電流為電機額定電流乘1/ ≈0.58；
3、當電機故障停轉，用戶應請電工檢查故障原因，更換器件，若由于電流過大引起熱繼電器保護動作，則待3～5分鐘后按熱繼電器藍色復位鍵，復位后即可重新工作。
4、時間繼電器出廠時已調在7秒左右，用戶根據負荷輕重改變起動時間，但時間不要超過15～20秒，否則會造成交流接觸器及電機受損。
5、起動困難（時間過長），且只聽到一次吸入聲，則是時間繼電器損壞，假使聽到一次吸合聲又聽到一次釋放聲（聲音比較低）則2KM損壞，或時間繼電器損壞。假使交流接觸器動作正常時則請檢查機器故障，致使起動力矩過大。
6、不能啟動，可能沒有電或熔斷器保險絲燒斷，此時面板上按鈕內指示燈均不亮。否則可能是熱繼電器脫扣動作，請稍等3～5分鐘后按熱電器上的藍色復位鍵。
7、工作時禁止將電控箱門打開，更不能用機械方法迫使接觸器通斷；否則造成人身與設備事故本廠概不負責。
8、電器原理圖，附在控制箱面板后。

QJX5系列動力控制箱
