MFJ1系列交流干式閥用電磁鐵產品詳細說明：

MFJ1系列直流閥用電磁鐵適用于交流50Hz或60Hz電壓至380V的電路中，作為電磁閥的控制之用。

MFJ1系列交流干式閥用電磁鐵型號及其含義

主要技術參數
3.1電磁鐵的基本技術數據(見表)。
3.2電磁鐵的機械壽命應不低于60萬次。
3.3電磁鐵在85%～105%額定電壓的范圍內能正常工作。

型號	額定吸 引力(N)	額定行 程	全行程 不小于	額定 電壓(V)	允許最高操作 頻率(通電率為60%)	激磁功率 (吸持/啟動VA)
MFJ1-3	30	5	7.5	110、220、380	1800次/小時	≤60/390
MFJ1-4	40	6	8	110、220、380	1800次/小時	≤70/580
MFJ1-4.5	45	8	8.5	110、220、380	1800次/小時	≤70/580
MFJ1-5.5	55	8	8.5	110、220、380	1800次/小時
MFJ1-7	70	8	8.5	110、220、380	1800次/小時
H-4.5	45	7	8.5	110、220、380	1800次/小時

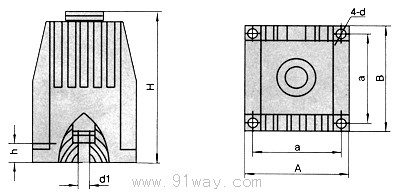

MFJ1系列交流干式閥用電磁鐵外形及安裝尺寸

型號	外行尺寸			安裝尺寸			安裝孔尺寸
	Amax	Bmax	Hmax	a	f	d1不小于	h
MFJ1-3	61	61	100	50±0.2	φ4.5	φ9	11.3±0.2
MFJ1-4	71	71	106	60±0.2	φ5.5	φ9	13±0.2
MFJ1-4.5
MFJ1-5.5
MFJ1-7	82	80	104	68±0.2	φ5.5	φ9	12±0.2
H-4.5	70	80	90	60±0.2	φ5.5	φ9	10±0.2

MFJ1系列交流干式閥用電磁鐵
