一、概述

1、產品主要用途
SSJ系列靜態時間繼電器（以下簡稱繼電器）用于電力系統二次回路繼電保護及自動控制回路中，作為延時裝
置,使被控元件得到所需延時。本繼電器為集成電路靜態型繼電器，精度高、功耗小、動作時間準確、整定直觀方
便、范圍寬，工作電源采用開關電源變換，交直流通用，完全可替代電磁型時間繼電器。

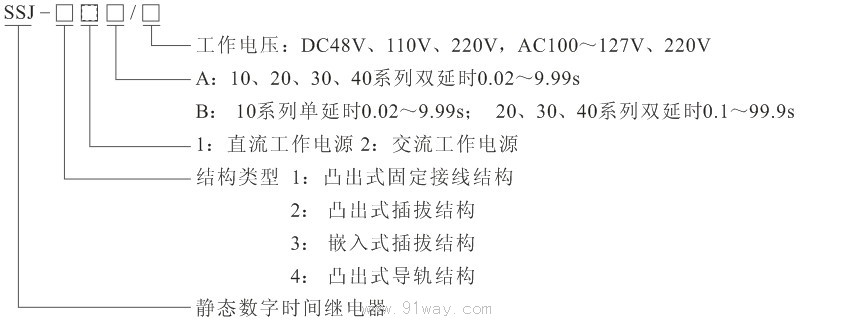

二、繼電器型號分類及含義

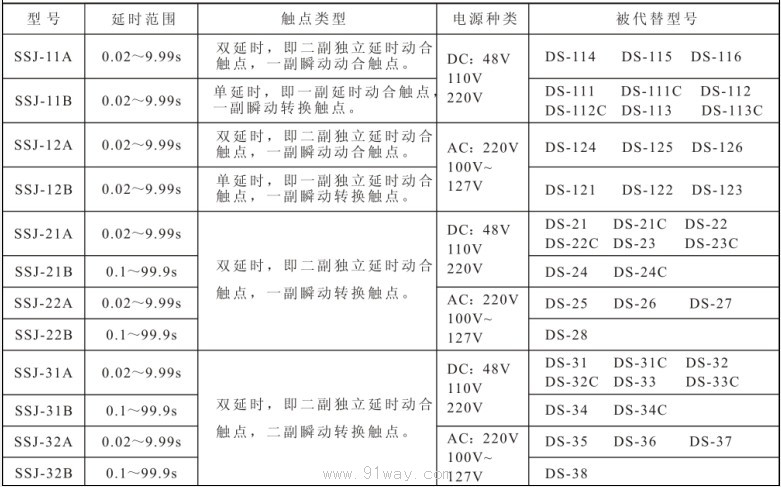

SSJ-42B型靜態時間繼電器型號與被替換老型號對照表:



三、產品構成及工作原理

1、SSJ-42B型靜態時間繼電器延時精度遠高于DS型電磁式時間繼電器，能滿足電力系統繼電保護中縮短保護時間級差的要求，是目前時間繼電器理想的更新?lián)Q代產品。該繼電器外形結構和內部接線、工作方式、整定范圍與DS系列時間繼電器相同，僅整定方式不同，撥碼開關的三位數乘以0.01s或0.1s時間時基即為整定時間，改變整定值無需進行校驗。
2、本繼電器為動作延時型數字時間繼電器，由進口CMOS集成電路構成,繼電器由振蕩器、分頻器和三級脈沖計數器組成，通過BCD碼撥碼開關整定延時值。
3、繼電器通常不帶電，施加額定電壓后，繼電器內部瞬動繼電器動作、同時晶振起振,產生時鐘脈沖，經分頻后由計數器計脈沖數，當所計脈沖數達到延時整定值時，觸發器翻轉，驅動出口繼電器動作，實現所需延時，由于采用了晶體振蕩器并增加時間補償預置電路，對于極短的延時值也嚴格符合整定值，具有極高的精度。
4、繼電器的雙延時回路延時相對獨立，并各自驅動一個執行繼電器,所以兩個執行繼電器的動合觸點按延時長短，可作為繼電器的中止和滑動觸點使用，但滑動觸點閉合后,其閉合狀態一直保持到繼電器失電返回為止，如用戶需滑動觸點閉合一定時間后立即返回，訂貨時需特別注明，并提出滑動觸點的閉合持續時間。

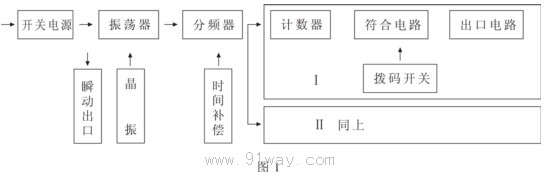

5、繼電器原理圖見圖1。


四、技術要求

1、額定值及規格見上表。
2、延時準確度
a、延時整定值的平均誤差：在基準條件下，繼電器延時整定值平均誤差絕對值不大于整定值的0.1%+3ms；平均誤差=(5次測量平均值-整定值)/整定值×100%。
b、延時一致性：在基準條件下，繼電器延時一致性不大于整定值的(3-10ms)。
c、在-10～50℃的溫度下，任一延時整定值的平均誤差(包含一致性)的絕對值不大于整定值的0.1%+5ms。
3、工作電壓：動作電壓不大于額定電壓的70%時，繼電器應可靠工作。
4、繼電器的返回時間切斷電器電源，出口觸點返回至起始位置的時間，對于使用直流電源工作的品種，應不大于25ms。
5、繼電器的返回電壓降低繼電器電壓不小于額定電壓的10%時，繼電器觸點應可靠返回。
6、功率消耗

DC48V，不大于2W；
DC110V或AC100～127V，不大于4.5W(6.5VA)
DC或AC220V，不大于8.1W(13VA)。
7、熱性能要求
本系列繼電器可長期通電工作，當環境溫度為50℃時，可長期承受1.1倍額定電壓值。
8、電源工作特性：電源緩慢升降、突然通/斷電或通過抖動觸點供電，繼電器能夠正常工作，并且無零秒出口及瞬動出口現象。

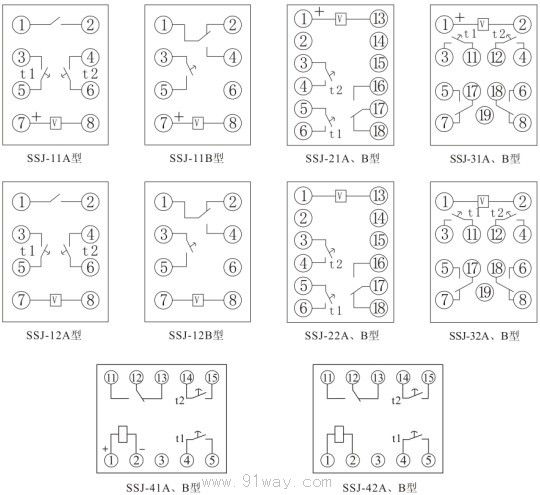

五、SSJ-42B型靜態時間繼電器內部接線（正視圖）



六、外形及開孔尺寸

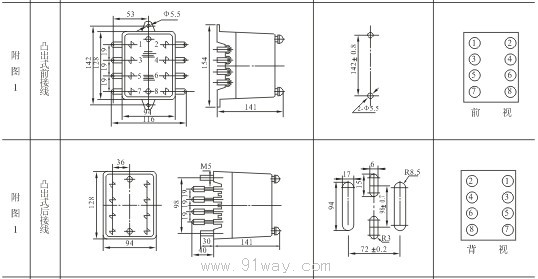

SSJ-10采用凸出式固定結構，外形及安裝開孔尺寸詳見附圖1

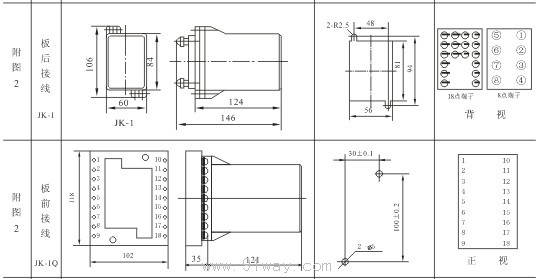

SSJ-20采用凸出式插拔結構，外形及安裝開孔尺寸詳見附圖2

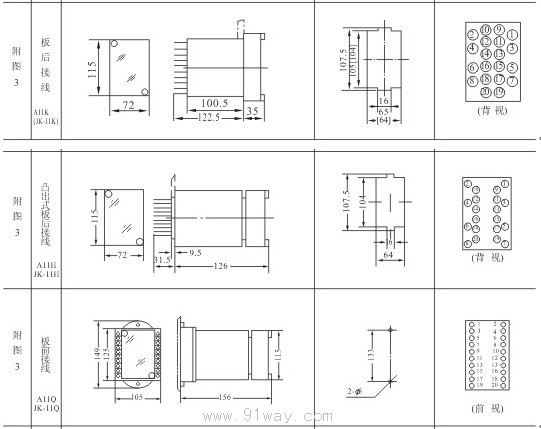

SSJ-30采用嵌入式插入結構，外形及安裝開孔尺寸詳見附圖3

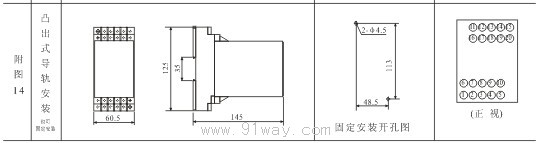

SSJ-40采用凸出式導軌結構，外形及安裝開孔尺寸詳見附圖14
