BXM(D)系列防爆照明(動力)配電箱(IIB、IIC級)產品詳細說明：

BXM(D)系列防爆照明(動力)配電箱(IIB、IIC級)適用范圍

爆炸性氣體混合物危險場所：1區，2區。
爆炸性氣體混合物：IIA，IIB，IIC。
溫度組別：T1~T6。
防爆標志：Exde II BT5, *Exde II CT5 。

BXM(D)系列防爆照明(動力)配電箱(IIB、IIC級)特點

本產品為復合型，開關箱采用隔爆型結構，母線箱及出線采用增安型結構。
鑄鋁合金外殼，壓鑄成型，內裝高分?jǐn)嘈⌒蛿嗦菲罚�并可裝漏電開關。
具有過載短路保護功能。
采用模塊結構，各種回路可以自由選擇，組合。
有特殊要求可特制。
可按用戶要求特制成粉塵防爆。
鋼管或電纜布線均可。

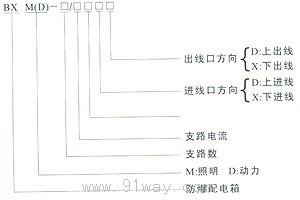

型號含義




主要技術參數

產品型號	額定電壓（V）	主回路額定電流（A）	支路數	主回路開關數	支路額定電流	防爆標志	管螺紋		電纜外徑（∮,mm）
							進線	出線	進線	出線
BXM（D）-4	380/220	160 100 250	4		1、3、5、10、15、20、25、32	Exde II BT5 *Exde II CT5	G2"	G3/4" G1"	18 22 26	10~14
BXM（D）-6			6
BXM（D）-8			8
BXM（D）-10			10						30 34 36
BXM（D）-12			12
BXM（D）-4K			4	1					18 22 26
BXM（D）-6K			6
BXM（D）-8K			8						30 34 36
BXM（D）-10K			10
BXM（D）-12K			12

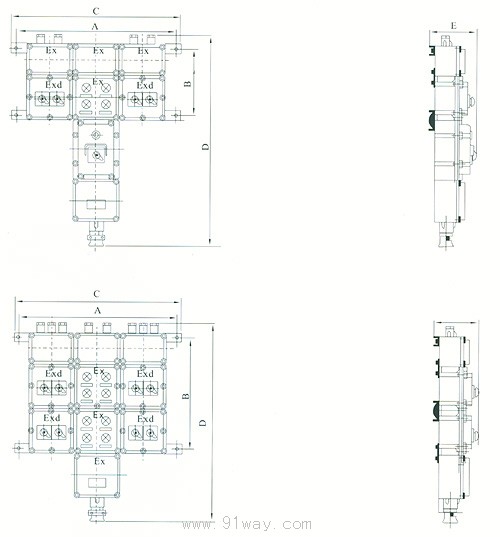

外形尺寸及安裝形式

產品型號	A	B	C	D	E
BXM（D）-4	625	285	665	680	192
BXM（D）-6	625	476	665	710	192
BXM（D）-8	625	476	665	710	192
BXM（D）-10	660	728	700	1120	192
BXM（D）-12	660	728	700	1120	192
BXM（D）-4K	625	285	665	932	200
BXM（D）-6K	625	476	665	960	200
BXM（D）-8K	625	476	665	960	200
BXM（D）-10K	660	728	700	1370	200
BXM（D）-12K	660	728	700	1370	200
