NSQ系列電流互感器產品詳細說明：

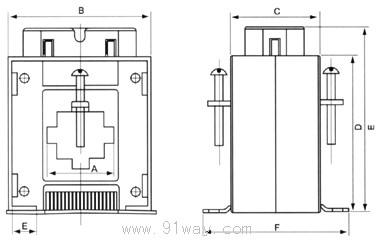

NSQ系列電流互感器尺寸:

型號	A	B	C	D	E	F
NSQ-30	30	78	46	95	112	70
NSQ-35	40	70	46	84	100	70
NSQ-40	45	80	46	87	104	70
NSQ-60	60	110	53	130	148	80
NSQ-100	100	155	53	174	191	80

NSQ系列互感器:
一次電流：30A-3000A
二次電流： 5A, 1A
標準：BS7626, IEC44-1
最大電壓：0.66KV
頻率：50-60Hz
額定負載：2.5VA-15VA
精度： 0.5, 1.0, 3.0
短時熱電流：Ith=60×Ih
額定安全系數： FS<5

NSQ系列電流互感器技術參數:

型號	一次/ 二次	匯流排尺寸	額定負荷 (VA)	精度	額定 電壓	額定 頻率
NSQ-30	30/5A-300/5A	30×10mm	2.5-5	0.5/1.0	0.72	50/60Hz
NSQ-35	50/5A-400/5A	35×10mm	5	0.5/1.0	0.72	50/60Hz
NSQ-40	100/5A-600/5A	40×10mm	10	0.5/1.0	0.72	50/60Hz
NSQ-60	600/5A-1600/5A	60×20mm	15	0.5/1.0	0.72	50/60Hz
NSQ-100	800/5A-3000/5A	100×30mm	15	0.5/1.0	0.72	50/60Hz

NSQ系列電流互感器
