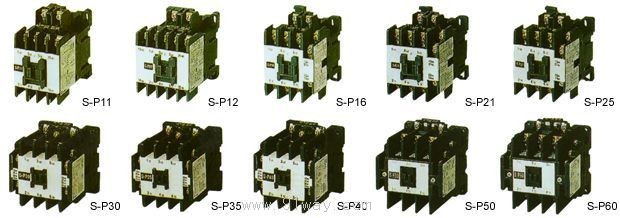

S-P系列磁性交流接觸器產品詳細說明：

適用:
SP系列交流接觸器適用于AC50HZ，額定電壓為660V的線路中，尤其可以用來接通長距離的電流，斷電及頻繁起動，控制AC電動機，它也可以用于鼠籠式結構電動機的反連接斷電上，以便減少運行電流。

技術參數:

型號			S-P11			S-P12			S-P16			S-P21			S-P25
電動機額定負載			KW	HP	A	KW	HP	A	KW	HP	A	KW	HP	A	KW	HP	A
CNS C4084 JIS C8325 JEM 1038 AC3 等級 額定負載	單相	100～110V	0.55	0.75	12	0.55	0.75	12	0.75	1	16	1.1	1.5	24	1.1	1.5	24
		200～220V	1.1	1.5	12	1.1	1.5	12	1.5	2	16	2.2	5	24	2.2	3	24
		200～200V	3	4	12	3	4	12	3.7	5	16	5.5	7.5	24	6.5	8.5	26
	三相	380～440V	4	5.5	9	4	5.5	9	5.5	7.5	12	11	15	21	12	16	23
		500～550V	4	5.5	7	4	5.5	7	5.5	7.5	10	11	15	17	12	16	20
短時熱電流			20			20			30			40			40
額定絕緣電壓			AC600			AC600			AC600			AC600			AC600
IEC 60947-4-1 EN 60947-4-1 DIN VDE 0660 AC3 等級 額定負載	三相	240V	3.5	4.5	13	3.5	4.5	13	4.5	6	18	5.5	7.5	24	6.5	8.5	26
		440V	5.5	7.5	12	5.5	7.5	12	7.5	10	16	11	15	21	12	16	23
		550V	5.5	7.5	9	5.5	7.5	9	7.5	10	13	11	15	17	12	16	20
		660V	5.5	7.5	7	5.5	7.5	7	7.5	10	9	11	15	14	12	16	16

S-P系列磁性交流接觸器

型號			S-P30			S-P35			S-P40			S-P50			S-P60
電動機額定負載			KW	HP	A	KW	HP	A	KW	HP	A	KW	HP	A	KW	HP	A
CNS C4084 JIS C8325 JEM 1038 AC3 等級 額定負載	單相	100～110V	1.5	2	30	1.8	2.5	35	2.2	3	44	3	4	58	3.7	5	68
		200～220V	3	4	30	3.7	5	35	4	5.5	44	5.5	7.5	58	7.5	10	68
		200～200V	7.5	10	30	9	12.5	35	11	15	44	15	20	58	19	25	68
	三相	380～440V	15	20	27	15	20	27	22	30	40	30	40	52	37	50	65
		500～550V	15	20	22	15	20	22	22	30	32	30	40	41	37	50	52
短時熱電流			50			50			65			80			100
額定絕緣電壓			AC600			AC600			AC600			AC600			AC600
IEC 60947-4-1 EN 60947-4-1 DIN VDE 0660 AC3 等級 額定負載	三相	240V	7.5	10	30	9	12.5	35	11	15	44	15	20	58	19	25	65
		440V	15	20	27	15	20	27	22	30	40	30	40	52	37	50	65
		550V	15	20	22	15	20	22	22	30	32	30	40	41	37	50	52
		660V	15	20	18	15	20	18	22	30	26	30	40	34	37	50	43
