1.1 ZN12-12型和ZN12-40.5型高壓真空斷路器分別為額定電壓12KV和40.5KV、三相交流50Hz的戶內高壓開關設備，是引進國外先進技術制造的一體化真空斷路器。

ZN12-12(40.5)型高壓真空斷路器的操動機構為彈簧儲能式，可以用交流或直流操作。亦可用手動操作。

1.2 本斷路器結構簡單。開斷能力強、壽命長，操作功能齊全，無爆炸危險，維修簡便，適于發電廠，變電所等輸配電系統的控制或保護開關，尤其適用于開斷重要負荷及頻繁操作的場所。

1.3 使用環境條件：

海拔高度：低于1000m，(如海拔高度超過1000m時，按DL/T593-1996《高壓開關設備的共用訂貨技術導則》有關規定執行)。
環境溫度：最高+40℃，最低-25℃
環境濕度：日平均不大于95%，月平均不大于90%
地震烈度：低于8度

1.4 外形圖：見圖1，圖2。

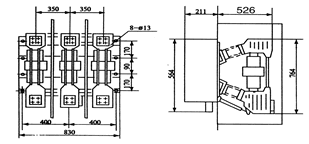

圖1 ZN12-12外形圖

圖2 ZN12-40.5外形圖

2.1 執行標準：GB1984-89《交流高壓斷路器》、JB3855-85《10kV戶內高壓真空斷路器通用技術條件》、ZBK43004-89《35kV戶內高壓真空斷路器通用技術條件》。

2.2 ZN12-12(40.5)型高壓真空斷路器型號意義


無火災、爆炸危險，無腐蝕性氣體及無劇烈振動的場所。
