GN27-40.5系列戶內高壓隔離開關產品詳細說明：

GN27-40.5型戶內高壓隔離開關是一種新型產品。適用于額定電壓

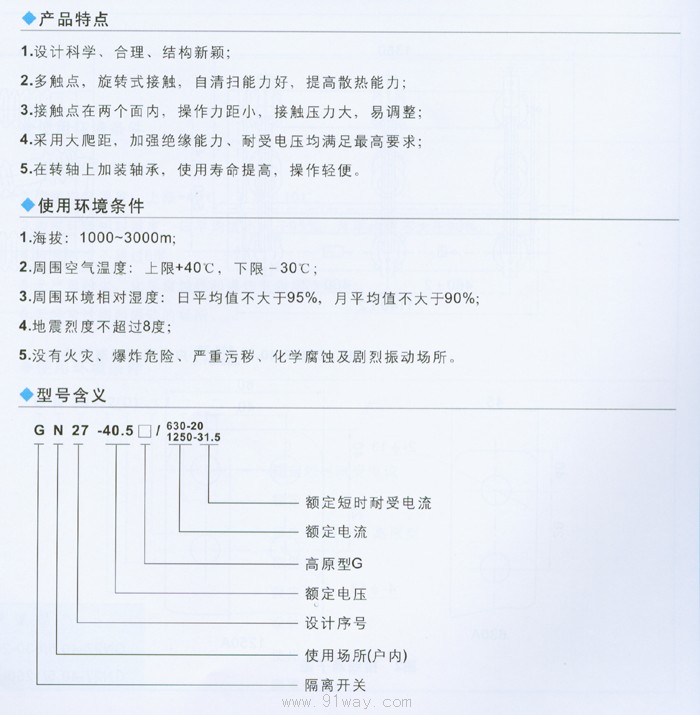

40.5V，交流50Hz的電力系統中，在有電壓無負載情況下分、合電路之用，是替代老產品而設計生產的換代產品。可與高壓開關柜配套，亦可單獨使用。配用CS6-2操作機構。均采用加強絕緣設計，可滿足Ⅱ級污染場所條件下使用。產品特點：

設計科學、合理、結構新穎；
多觸點，旋轉式接觸，自清掃能力好，提高散熱能力；
接觸點在兩個面內，操作力矩小，接觸壓力大，易調整；
采用大爬距，加強絕緣能力、耐受電壓均滿足最高要求；
在轉軸上加裝軸承，使用壽命提高，操作輕便。

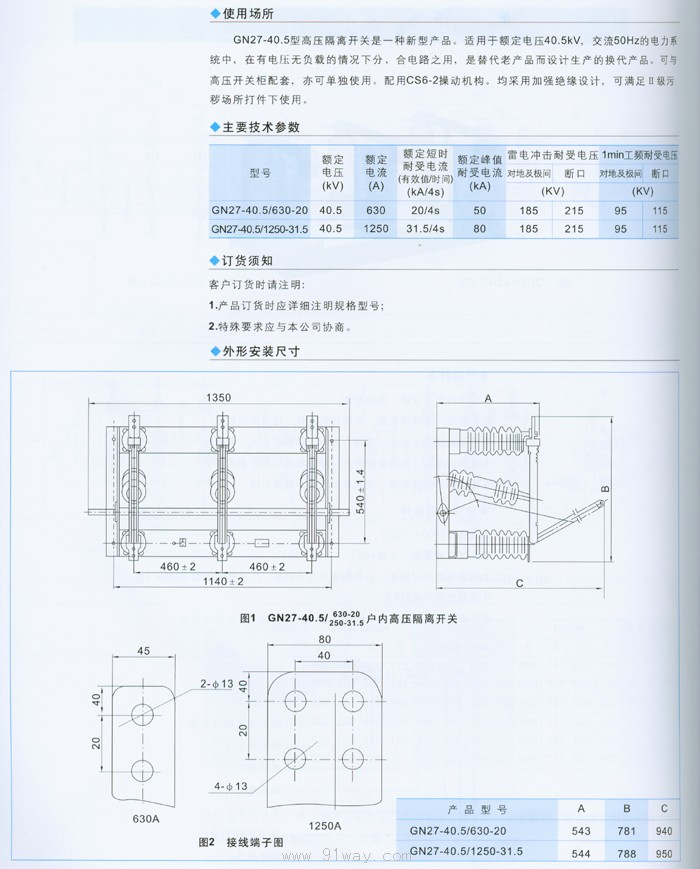

GN27-40.5系列戶內高壓隔離開關技術參數

額定電壓kV	額定電流A	4s額定短時耐受電流	額定峰值耐受電流	1min工頻耐壓kV	雷電沖擊耐壓kV
40.5	630	20	50	95/118	185/125
40.5	1250	31.5	80
40.5	2000	40	100

型號	額定電壓KV	額定電流A	最高工作電壓KV	動穩定電流KA	熱穩定電流KA-S
GN27-35/630	35	630	40.5	50	16-6
GN27-35/1250	35	1250	40.5	70	25-6
GN27-35/1600	35	1600	40.5	70	36-10
GN27-35-C1、C2/630	35	630	40.5	50	16-6
CN27-35C1、C2/1250	35	1250	40.5	70	25-6
GN27-35C1、C2/1600	35	1600	40.5	85	36-10

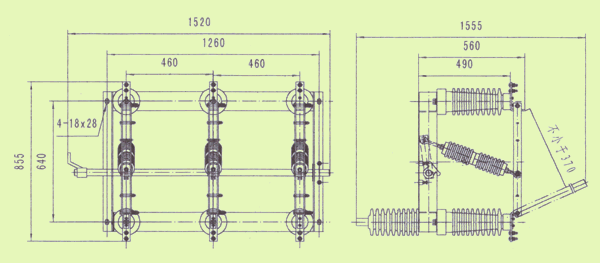

GN27-35/630、1250、1600隔離開關外形及安裝圖

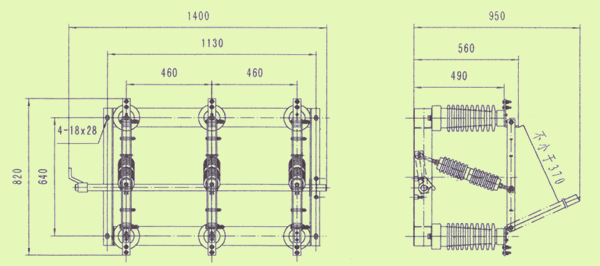

GN27-35C2/630、1250、1600隔離開關外型及安裝圖

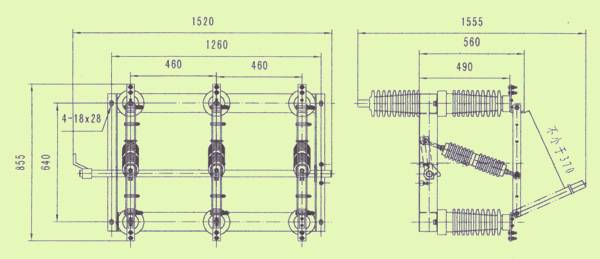

GN27-35C1-630、1250、1600隔離開關外型及安裝圖

訂貨須知
訂貨時請說明產品型號、額定電壓、額定電流、如裝復合絕緣子加H.
