JLDZ8-10型戶外繞注式組合互感器采用環氧樹脂澆注全封閉結構，具有免維護，
全工況等特點。電壓互感器具有耐過電壓，即采用低磁密設計。電流互感器具有高動熱穩定。本型組合互感器FDK4-12/D400-16型電磁式交流高壓自動分段器配套使用。

JLDZ8-10型戶外繞注式組合互感器技術參數
電壓互感器：

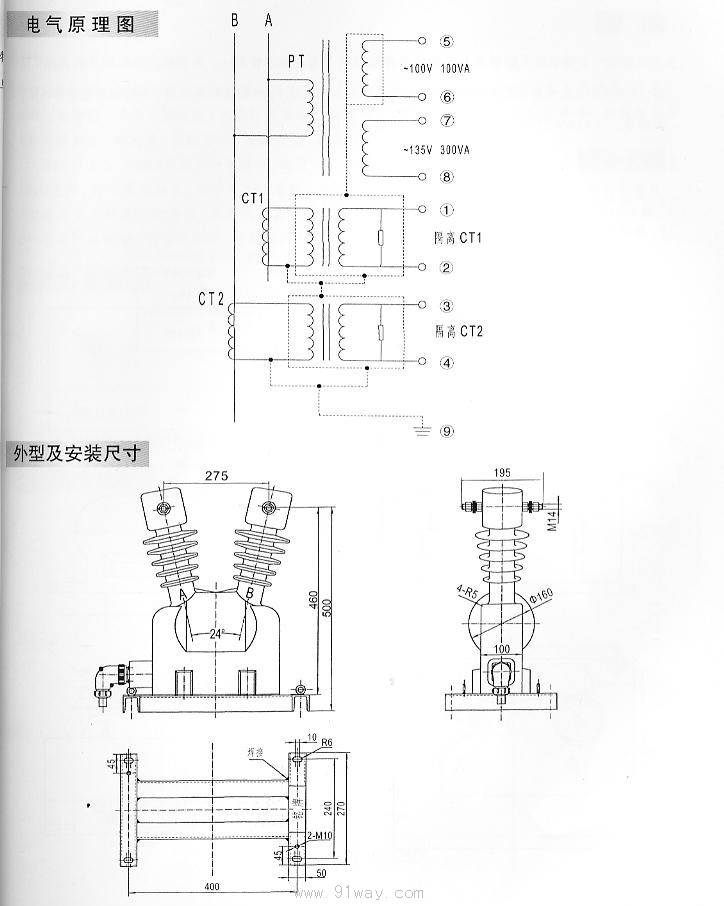

（1）、電氣線路：（見圖一）
（2）、精度等級：



電流互感器：
（1）、電氣線路圖：（見圖一）
（2）、變比：400A/16V
（3）、精度：
a.線性度小于2％
b.精度優于±3％
c.A相和B相不對稱度小于1％
（4）、動、熱穩定電流：
熱穩定電流：16KA/2S
動穩定電流：40KA/0.3S
•額定絕緣水平：12/42/75KV
安裝維護和注意事項
本產品安裝底板采用槽鋼焊接而成，表面采用熱鍍鋅，在底板上有四個一字安裝孔，用戶可直接將底板固定在金屬構件上，底板上設有兩個吊環，便于用戶起吊。
本產品的二次部分，采用戶外防水航空插頭與用戶設備控制柜連接，安裝非常方便。
本產品在使用過程中應注意以下幾點：
①電壓互感器二次接線端嚴禁短路。
②避免高壓絕緣子受外力的沖擊，當絕緣表面有損壞時，應及時檢查絕緣能力和內部是否異常。
③產品應貯存在干燥、無腐蝕性氣體的環境下。

JLDZ8-10型戶外繞注式組合互感器
