CT2型手動操作機構產品詳細說明：

CT2操作機構采用獨特的設計和轉動結構，十分合理地實現斷路的斷開、閉合和再扣。操作靈活，安裝簡便，調整方便，其性能和質量均優于同類產品。該操作機構能與A、B兩種轉動柄配合使用，外形美觀，用戶可根據需要任選一種。

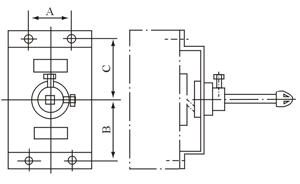

外形及安裝尺寸圖

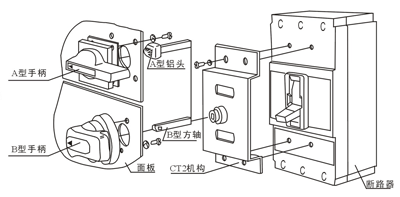

手柄外型及安裝圖


主要技術參數和外型安裝尺寸：

型號規格	配用斷路器	外形安裝尺寸
		A	B	C
CT2-138	CM1、TM30-63L/M/H	25	48.5	48.5
CT2-126	CM1、TM30-100L/M	30	52	52
CT2-127	CM1、TM30-225L/M	35	71	71
CT2-237	CM1-400L	138	97	97
CT2-227	TM30-400	128	97.5	97.5
CT2-228	CM1-630L	168	98	98
CT2-2310	CM1-800	198	121	121
CT2-131	HSM1、ABB-125	25	50	50
CT2-132	HSM1、ABB-160	30	50	50
CT2-133	HSM1、ABB-250	35	70	70
CT2-235	HSM1、ABB-400	45	107	107
CT2-229	HSM1、ABB-630、800	70	119	119
CT2-103	DZ20-100	35	73	73
CT2-106	DZ20-200	35	114	114
CT2-212	DZ20-400Y/C	51	100	100
CT2-213	DZ20-400J/G、630Y/J/C	70	114	114
