CKG3-7.2KV系列高壓交流真空接觸器特點

•  主回路
•  真空開關管采用國內知名廠家的產品。技術成熟，質量可靠，市場信譽好。
•  導電排截面積優于同類產品。定端導電排上端加裝加強板以加強銅排與真空管的連接強度，防止銅排變形所導致的危害。
•  軟導線或軟聯接的導電截面積足夠。 630A采用雙重動端聯接，電阻小、更可靠、溫升低。
•  導電排采用國際流行的電鍍技術，既滿足電性能要求又提高了抗氧化性，美觀耐用。
•  電磁系統
•  采用封閉式結構，配以散熱窗，完全滿足溫升等使用要求，防塵和防磁性物的吸入，使用安全。成為結構完整的電器產品，是同類產品中獨有的結構方式。
•  通過優化動作結構，使線圈啟動功率和保持功率都低于同類產品，因而溫升低，壽命長，更可靠。
•  使用動銜鐵限位緩沖和輔助開關打頭緩沖，降低動作沖擊力，減小彈跳，提高輔助開關的動作可靠性。
3. 動作結構
•  轉軸使用同軸度支承，受力無卡滯，軸向串動小，提高了動作性能和一致性。
•  合理的動作機構，確保真空管動導電桿軸向運動同軸度。提高了接觸器性能和可靠性。使三相同步性、彈跳指標優于同類產品。
•  增強觸頭彈簧的壓力，提高主觸頭的接觸壓力，提高了電性能和機械特性。指標優于同類產品。 •  機械保持裝置結構合理，使用可靠。
4. 方便使用和維護
•  控制回路接線端子有功能標志，方便接線，防止接線錯誤。
•  電源盒、輔助開關更換方便。走線采用固定顏色區分，方便檢查。
•  可以根據用戶需要，將接線端子裝于機器的前面或后面，方便接線。
•  輔助觸點數量可根據使用要求組合。

CKG3-7.2KV系列高壓交流真空接觸器主要性能參數

2.控制回路
2.1.控制電壓Ua：AC或DC 110V、220V、380V、或根據用戶要求定制。
2.2.控制功率：啟動＜900W保持＜30W 機保方式：合閘＜800W、分閘＜700W。
2.3.工頻耐壓: 2KV。
3.輔助回路
3.1. 輔助觸點：提供用戶使用的輔助觸點常規產品為二常閉三常開；最多為五常閉六常開。機械保持為三常閉三常開；最多為六常閉六常開。
3.2.觸點容量 : AC380V 6A ; AC220V 10A 。
3.3. 回路接觸電阻≤0.1Ω
3.4.工頻耐壓：2KV
4.動作特性
4.1.分、合閘時間≤120ms。
4.2.三相同步時間≤2ms。
4.3.合閘彈跳時間≤5ms。
4.4.最低吸合電壓≤85％Ua。10％Ua≤最高釋放電壓≤75％Ua。

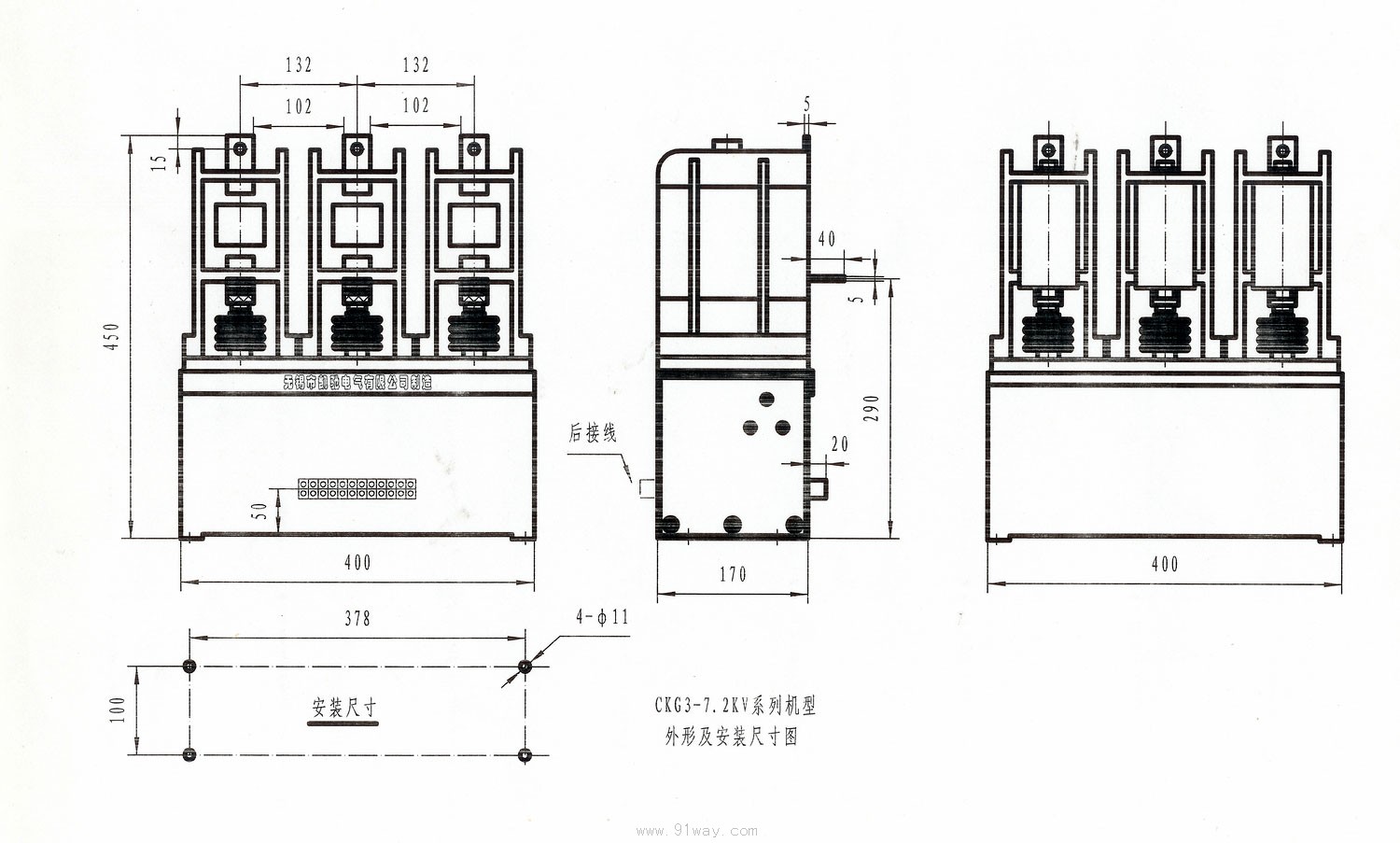

CKG3-7.2KV系列高壓交流真空接觸器
