YSG系列電感壓力變送器產品詳細說明：

用途說明

YSG系列電感壓力變送器能在生產工藝流程中直接指示現場的被測介質的壓力值，并將壓力值轉換成標準直流電信號，傳送至二次儀表。具有直觀、穩定可靠等優點。廣泛應用于個工業部門生產過程中對液體、氣體或蒸氣等介質壓力測量及信號傳輸，實現生產過程的檢測與自動控制調節。

結構原理
儀表由機械式指標壓力表和轉換器及電子放大器組成。外殼為放濺型結構具有較好的密封性，能防護內部機件免受污穢侵入。
當被測介質的壓力導入彈簧管內，即產生彈性變形—位移，管端位移時，一方面經傳動機構放大，由指示裝置在度盤上指示壓力值，同時通過位移桿，帶動電感圈內的鐵芯改變其位置，從而使電感線圈的電感量發生變化，經電子線路轉換成直流電壓信號，并由電壓—電流轉換成直流電流信號，通過電子放大器放大后輸出。

主要技術指標
精確度等級：1.6
測量范圍
0~0.06；0~0.1;0~0.16;0~0.25;0~0.4;0~0.6;0~1;0~1.6;0~2.5;0~4;0~6;0~10;0~16;0~25;
0~40;0~60;-0.1~0;-0.1~0.06;-0.1~0.15;-01~0.3;-0.1~0.5;-0.1~0.9;-0.1~1.5;-0.1~2.4

YSG系列電感壓力變送器電氣性能

型號及名稱	YSG-3電感壓力變送器	YSG-2電感壓力變送器
工作電源	DC-24V	AC-220V
輸出信號	DC4-20MA	DC 0-10mA
負載電阻	≤250Ω	≤1KΩ
接線端子	① ②二線制+輸出-	①②③④⑤+輸出-220V~
重量kg Weight	1.0	1.3
配套兩次儀表	XMY-30壓力數字顯示儀	XMY-20壓力數字顯示儀
	XMY-32壓力數字顯示控制儀	XMY-22壓力數字顯示控制儀



使用環境條件：-10～55℃，相對濕度不大于85%
溫度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.75%/10℃。

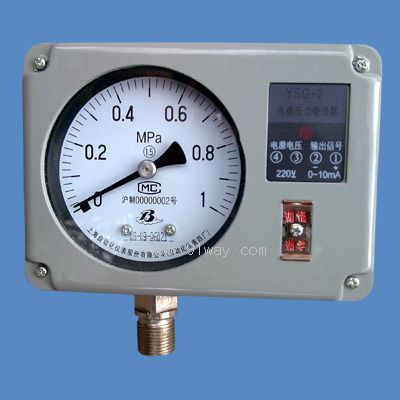

品名：YSG-2 YSG-3 電感壓力變送器
電感壓力變送器適用于一般環境工業生產過程和測量系統，測量對銅和銅合金無腐蝕非結晶介質的壓力。儀表除就地指示壓力值外，還連續輸出0-10mA或4-
20mA直流信號，以遠距離傳輸至控制室，可與XMY型壓力數字儀或DDZ-II、DDZ-III變送單元組合儀表組成顯示、記錄、調節、控制等，實現生產過程的自動檢測與控制。

技術參數：

型號	輸出信號與負載電阻	電源	測量范圍 MPa	精確度%
YSG-2	DC0-10mA <1KΩ	AC220V	-0.1～0.3;-0.1～0.5; -0.1～0.9;-0.1～1.5; -0.1～2.4; 0～0.16;0～0.25;0～0.4;0～0.6;0～1.0;0～1.6; 0～2.5;0～4.0;0～6.0;0～10;0～16; 0～25;0～40;0～60	± 1.6

使用工作溫度：-10℃~55℃
儀表執行標準：Q/320211 DGH03-2003

外形尺寸
YSG-02 、03 電感微壓變送器
電感壓力（微壓）變送器主要適用于工業生產過程和測量系統中用以各種非結晶和非凝固性的對鋼或鐵及其合金不起腐蝕作用的流體介質的壓力或負壓。本儀表既能將被測介質的壓力值轉換成標準直流的電流信號，以便于較長距離傳送測量值，而最終能在中央控制室中與二次儀表進行配套，以實現生產過程的自動檢測與控制，又具有機械式指針直接指示壓力值的特點，以便于現場工藝檢查與調校。

主要技術指標

型號及名稱	YSG-3 YSG-03 電感微壓變送器	YSG-2 YSG-02 電感微壓變送器
工作電源	DC24V	AC220V
輸出信號	DC 4~20mA	DC 0~10mA
負載電阻	≤ 250 Ω	≤ 1K Ω
接線端子	① ②二線制＋輸出－	① ② ③ ④ ⑤＋輸出－220V
重量 kg	1．0	1．3
配套二次儀表	XMY-30壓力數字顯示儀	XMY-20壓力數字顯示儀
（本廠生產）	XMY-32壓力數字顯示控制儀	XMY-22壓力數字顯示控制儀

精確度等級： 1.5
使用環境條件： -10~55 ℃，相對溫度不大于 85%
溫度影響；使用溫度偏離 20 ± 5 ℃時，其溫度附加誤差不大于 0.75%/10 ℃

型號	YSG-2、3	YSG-02、03
測量范圍	0~0.06 0~0.1 0~0.16 0~0.25 0~0.4 0~0.6 0~1 0~1.6 0~2.5 0~4 0~6 0~10 0~16 0~25 0~40 0~60	~0.1~0 0.1~0.06 0.1~0.15 -0.1~0.3 -0.1~0.5 -0.1~0.9 -0.1~1.5 -0.1~2.4	0~250 0~400 0~600 0~1000 0~1600 0~2500 0~4000 0~6000 0~10000 0~16000 0~25000 0~40000	~250~0 ~400~0 ~600~0 ~1000~0 ~1600~0 ~2500~0 ~4000~0 ~6000~0 ~10000~0 ~16000~0 ~25000~0 ~40000~0	-120~ ＋ 120 -200~ ＋ 200 -300~ ＋ 300 -500~ ＋ 500 -800~ ＋ 800 -1200~ ＋ 1200 -2000~ ＋ 2000 -3000~ ＋ 3000 -5000~ ＋ 5000 -8000~ ＋ 8000 -12000~ ＋ 12000 -20000~ ＋ 20000
	MPa	Pa

結構原理
儀表是由兩部分組成：一是機械式指針指示壓力表；另一是變換部及電子放大器。前者由測量系統傳動指示部份和外殼部份組成。儀表的外殼為防濺型結構，具有較好的密封性，故能保護機構內部機構免受機械損傷和污穢侵入。后者包括位移 ---- 電感變換器及電子放大器。放大器部件用室溫硫化硅橡膠浸涂表面，故具有較好的耐腐蝕性能及抗潮性能。
