ZN□-40.5超高壽命型真空斷路器為額定電壓40.5V,三相交流50Hz的戶內高壓電器設備,適用于工礦個企業,變電站等輸配電系統,作控制和保護開關;尤其適用于冶金、電弧煉鋼等需要頻繁操作的行業,作為控制和保護設備。
ZN□-40.5型戶內高壓真空斷路器手車符合GB1984-89《交流高壓斷路器》的標準。斷路器手車可直接進GBC-35、JYN1-35柜,去掉插頭亦可單獨安裝使用。
[機構的規格及匹配之主要部件如下表]
| 名稱 |
單位 |
數值 |
| 額定電壓 |
kV |
40.5 |
| 雷電沖擊耐受電壓(峰值) |
kV |
185 |
| 1min工頻耐受電壓 |
kV |
95 |
| 額定頻率 |
Hz |
50 |
| 額定電流 |
A |
1600 |
| 額定短路開斷電流 |
kA |
25 |
| 額定短時耐受電流 |
kA |
25 |
| 額定峰值耐受電流 |
kA |
63 |
| 額定短路持續時間 |
s |
4 |
| 額定短路開斷時間 |
ms |
~90 |
| 額定短路關合電流 |
kA |
80 |
| 額定操作順序 |
|
分-0.3-合分-180S~合分 |
| 合閘時間 |
次 |
50~80 |
| 分閘時間 |
次 |
40~85 |
| 額定短路開斷電流開斷次數 |
ms |
20 |
| 機械壽命 |
ms |
120000 |
| 額定電容器組開斷電流 |
A |
630 |
| 儲能電機額定功率 |
W |
275 |
| 儲能電動機額定電壓 |
V |
~220,110 |
| 儲能時間 |
S |
~15 |
| 合分電磁鐵額定電壓 |
V |
~220,110 |
| 脫扣器額定電壓 |
V |
~220,110 |
| 過流脫扣額定電流 |
A |
5 |
| 輔助開關額定電流 |
A |
DC10 |

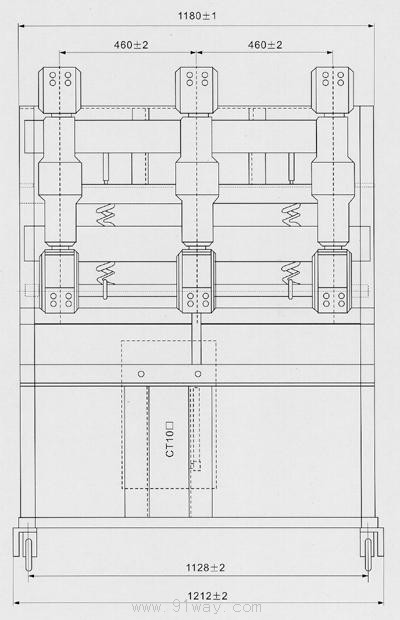

[ZN□-40.5型戶內高壓真空斷路器手車外形及安裝尺寸]

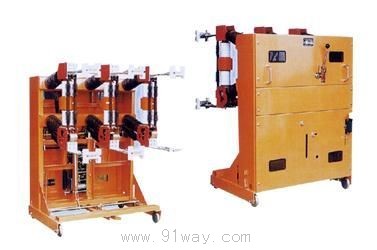

ZN□-40.5型戶內高壓真空斷路器手車
