DHM3系列電磁失電制動器為通電脫離（釋放），斷電彈簧制動的摩擦式制動器。它主要用與Y系列電動機配套成YEJ系列電磁制動三相異步電動機。廣泛應用于冶金、建筑、食品、機床、印刷、包裝等機械中，及在斷電時（防險）制動等場合。

這種制動器具有結構緊湊、安裝方便、適應性廣、噪聲低、工作頻率高、動作靈敏、制動可靠等優(yōu)點，是一種理想的自動化執(zhí)行元件。
　

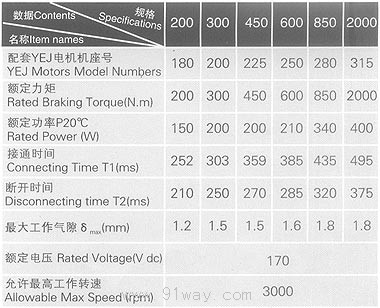

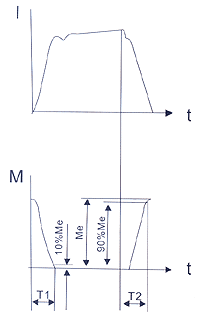

二、主要性能參數(shù)　Main Technical Data

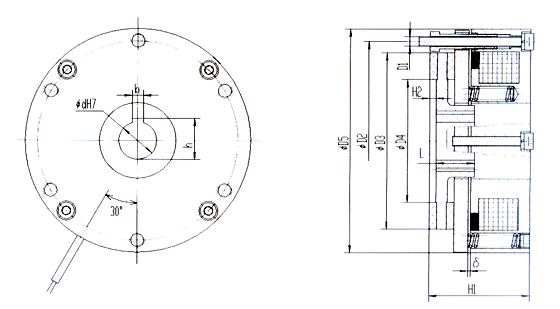

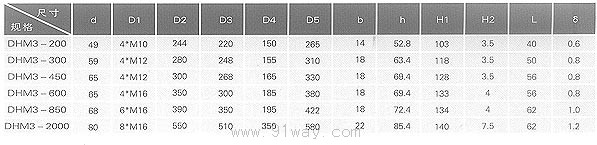

三、DHM3系列大扭矩電磁失電制動器外型及安裝尺寸　Overall and Istallation Dimensions




四、安裝　Installation
注意事項

◎ 摩擦片及銜鐵表面不得有油污，必須保持清潔。
◎ 安裝時必須保證氣隙"δ"
◎ 齒輪套不得有軸向竄動
◎ 安裝后必須旋出空心螺栓鎖緊在電動機后端蓋或法蘭盤上

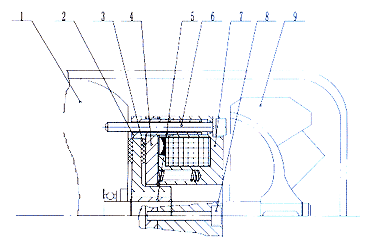

五、DHM3系列大扭矩電磁失電制動器安裝示意圖　Examples for Installstion
1、電機端蓋
2、空心螺栓裝置
3、制動盤
4、銜鐵
5、齒輪套
6、安裝螺釘
7、磁軛組件
8、手動釋放裝置
9、風葉
