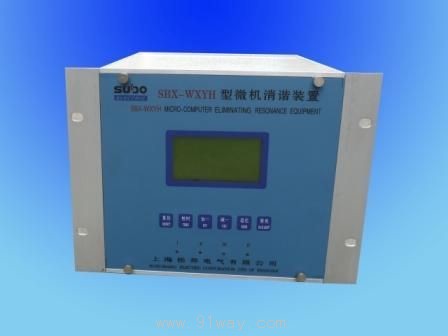

SBX-WXYH微機消諧裝置產品詳細說明：

1、SBX-WXYH微機消諧裝置型號說明

}

3、SBX-WXYH微機消諧裝置技術指示
(1) 工作電源：AC 80～250V，50～60Hz或DC 80～250V，功耗小于15W；
(2) 環境溫度：-20 ～+50℃；
(3)  環境濕度：不大于90%RH；
(4) 可消除諧振頻率：17Hz（1/3分頻），25Hz（1/2分頻），50Hz（工頻），150Hz（3倍頻）

4、裝置特點
(1) 適用于各種電壓等級，各種諧振頻率（1/3分頻、1/2分頻、工頻、3倍頻）適用范圍廣泛；
(2) 無需整定和調試，開機后自動進入運行狀態，維護量小；
(3) 可區分鐵磁諧振，過電壓，單相接地；
(4) 自動顯示，記錄鐵磁諧振發生時間及相關參數（諧振頻率、幅值）；
(5) 可存儲20重故障信息供追憶和顯示；
(6) 可配置通信接口（RS232或RS485）；
(7) 以接點閉合方式輸出或語音報警輸出；

5、裝置的工作原理
本裝置采用80C196單片微機作為核心元件，對PT開口三角電壓（即零序電壓）進行遁環檢測。正常工作情況下，該電壓小于30V，裝置內的大功率消諧元件（可控硅）處于阻斷狀態，對系統無任何影響。當PT開口三角電壓大于30V時，說明系統出現故障。裝置開始對開口三角電壓進行數據采集。通過數字測量、濾波、放大等數字信號處理技術，然后對數據進行分析、計算，判斷出當前的故障狀態。如果出現某種頻率的鐵磁諧振，CPU立即啟動消諧電路（使可控硅導通）讓鐵磁諧振在強大的阻尼下迅速消失。鐵磁諧振消除后，CPU作相應記錄、存貯，并自動報警、顯示有關諧振信息（包括發生時間、頻率、幅值等）。如果是過電壓或單相接地，CPU作出診斷后，裝置分別給出顯示和報警，并自動記錄、存貯有關故障信息。最后，CPU返回初始狀態，并繼續檢測開口三角電壓。

6、SBX-WXYH微機消諧裝置軟件構成
本裝置采用80C196匯編語言編制軟件，軟件主要由監控程序、浮點運算庫、診斷軟件、消諧、記錄等部分構成。由實時監控程序完成電壓檢測、采樣、診斷、消諧、時鐘、鍵盤命令以及顯示等任務。簡單框圖如圖一所示：

7、裝置硬件構成
(1） 電源部分：本裝置采用高頻開關電源，具有抗干擾能力強、允許輸入電壓波動范圍大等特點。輸出電壓為DC+5V、±12V。
（2） 主機部分：
（3）本裝置的指揮控制中心CPU采用最新16位單片機80C196，具有運算速度快、控制能力強，運行安全可靠等特點。且內部設有監視定時器,可隨時解脫軟件故障造成的死機現象，為長期安全可靠運行提供了保證；
（4） 程序存貯器EPROM，用于存貯指令；
（5） 數據存貯器RAM,用于存放數據計算結果、追憶內容等；
（6） 數據采集部分：其功能是將模擬量轉換為數字量以備計算機處理；
（7） 顯示部分：在系統正常情況下作時鐘用，當系統發生故障時,可顯示有關故障信息；
（8）消諧控制：控制消諧電路、啟動大功率消諧元件，用來快速消除各種頻率的鐵磁諧振。

8、SBX-WXYH微機消諧裝置安裝
本裝置安裝在PK屏上或端子箱中，根據用戶選用情況每臺裝置可接入1～4段母線。裝置后端子接線示意圖如下：
 （1）“1PT*”和“1PT”分別接第一段母線開口三角電壓的同名端和非同名端,“2PT*”和“2PT”分別接第二段母線開口三角電壓的同名端和非同名端,依此類推；
（2）“電源輸入”端子即可接交流電源，也可不分極性接直流電源。其電壓范圍均為：80～250V；
（3）“外報警”端子接外報警信號，該端子無故障時為一對常開接點。故障發生時閉合,至故障消失后延時約1分鐘。其接點容量為DC 220Ｖ  0.5A,  如用戶需要也可改為語音報警輸出，但要在定貨前提出。
（4）遠動口輸出：
(Ⅰ）串行口 RS422/485 為雙功能口，當采用 RS485 時只需將TXD + 和RXD + 短接、TXD－和RDX－短接即可；
(Ⅱ)開關量輸出：發生鐵磁諧振時1～4PT 對應1～4 段母線,以接點閉合方式輸出報警信號,其容量為DC 24V/5A。內部接線如下：

9、使用說明
（1） 電源部分：電源正常時指示燈亮。否則，應檢查是否給電或保險燒壞。
（2） 顯示部分：
    (Ⅰ)裝置上電后即進入運行狀態，顯示年、月、日、星期和時、分、秒;
    (Ⅱ)當系統出現單相接地故障（如第一段母線或其所屬線路在 2003年3月8日08時50分35秒發生單相接地故障,故障時開口三角電壓為60V，當前持續時間為1小時08分08秒）時，液晶屏顯示如下內容：
《Ⅰ母線2003/03/08日08:50:35秒接地,  電壓約60V,持續時間０1:08:08》。顯示時間一直持續到故障消失;
   (Ⅲ)當系統出現諧振故障（如第一段母線在 2003年6月8日8時46分06秒發生 25Hz
諧振,開口三角電壓為70V）時液晶屏顯示如下內容:
《Ⅰ母線2003/06/08日08:46:06發生25Hz諧振，振幅約70V》。顯示時間一直持續到故障消失后1分鐘。
（3） 按鍵部分
(Ⅰ)“復位”鍵：當裝置工作出現異常時，請用“復位”鍵使裝置重新開始工作；
(Ⅱ)“追憶”鍵：當系統出現諧振故障以后，屏幕將出現如下提示：《請按“追憶”鍵查看故障信息》,此時按“追憶”鍵可查看最新故障信息，繼續按時共可看到20次的諧振故障信息。顯示形式與發生諧振時相同；
(Ⅲ)“校時”鍵：需要調整年、月、日、星期和時鐘時，可按“校時”鍵,當需要調整的數據閃動時，再按“加一”鍵或“減一”鍵即可。調好后請繼續按“校時”鍵使所有數據不再閃動為止，這樣便完成了一次校時過程。
10、設計說明及訂貨須知
（1） 機箱在屏上開孔尺寸：
所有型號均為210×180（寬×高），機箱深度均為250mm。
 （2） 機箱外型尺寸如下：
（3） 訂貨注意事項
用戶在訂本產品時如需串行口功能或語言報警功能,請務必注明,否則按無上述功能配置。同時(參照2型號說明)一定要注明所帶母線數。
