YEZ112S-132S系列錐形轉子電動機產品詳細說明：

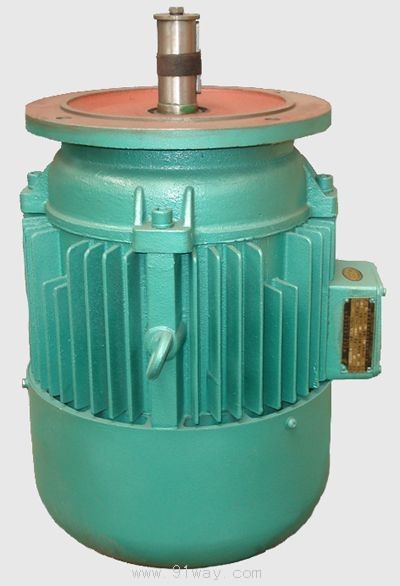

YEZ112S-132S系列錐形轉子電動機

YEZ系列電機主要由前端蓋、定子、錐形轉子、后蓋、壓力彈簧、軸承、風扇制動輪組成。

詳細說明：
YEZ系列錐形轉子電動機是為建筑機械專門配套的產品，它融電機和制動器于一體。具有制動功能（失電制動，能迅速可靠的制動），具有較高的起動轉矩和較高的最大轉矩，具有廣泛的適用性。
電機工作原理：當電機接通電源后，定子產生旋轉磁場，軸向磁場力使轉子克服彈簧力軸向位移，風扇制動輪脫離制動狀態，同時圓周方向磁場力使轉子旋轉，當電機失去電源 后，磁場力消失，在彈簧力的作用下轉子與風扇制動輪一道復位，制動環剎車面的摩擦力矩使電機迅速停轉、制動。

YEZ112S-132S系列錐形轉子電動機主要技術性能數據

型號	功率 Kw	額定 電壓 V	額定 電流 A	額定 轉速 r/min	起動 轉矩	最大 轉矩	起動 電流 A	效率 %	功率 因素 cosφ	靜制動 力矩 N.m	轉動慣量 N.㎡
					額定轉矩
YEZ112S-4	3.0	380	7.6	1380	2.7	2.7	45	78	0.77	42.1	0.300
YEZ112M-4	3.7	380	9	1380	2.7	2.7	54	78	0.77	51	0.300
YEZ112L-4	4.5	380	11	1380	2.7	2.7	65	79	0.80	62.7	0.331
YEZ132S-4	5.5	380	15	1400	3.0	3.0	80	80	0.80	76	0.653
YEZ132-4	7.5	380	18	1400	3.0	3.0	110	80	0.80	98	0.730

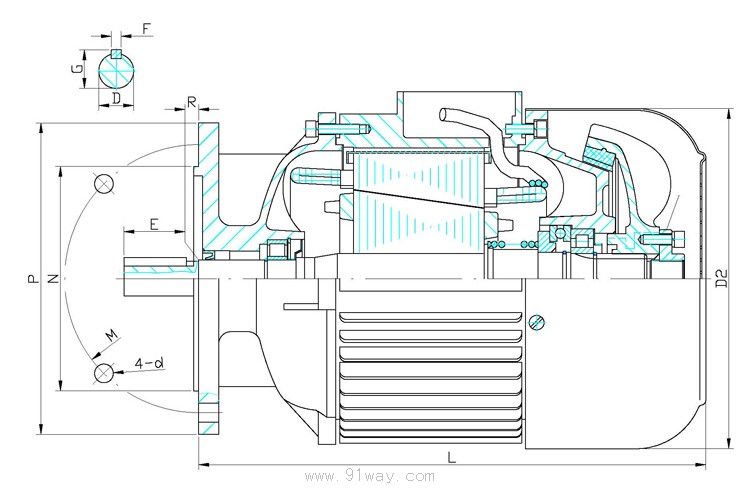

YEZ112S-132S系列錐形轉子電動機安裝尺寸表

型號	功率(Kw)	D	G	F	E	R	N	P	d	M	D2	L
YEZ112S-4	3.0	28	31	8	60	0	180h8	250	15	215	273	383
YEZ112M-4	3.7	28	31	8	60	0	180h8	250	15	215	273	392
YEZ112L-4	4.5	28	31	8	60	0	180h8	250	15	215	273	407
YEZ132S-4	5.5	38	41	10	80	0	230h8	300	15	265	328	442
YEZ132-4	7.5	38	41	10	80	0	230h8	300	15	265	328	442
