您的位置：您的位置：首頁 → 儀器儀表 → 稱重儀表 → 稱重傳感器 → LF-3型輪幅式稱重傳感器

產品名稱：

LF-3型輪幅式稱重傳感器

型號規格：

放大圖片

產品類別：

常規產品 -- 儀器儀表 -- 稱重傳感器

參考價格：

廠價直銷

產品品牌：

余姚傳感器廠

產品產地：

浙江

可供數量：

批量

供貨周期：

現貨(或電詢)

13901609058

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

LF-3型輪幅式稱重傳感器產品詳細說明：

LF-3型輪幅式傳感器系列
　高精度、高可靠性、安裝方便
　適用于料斗秤，軌道衡，試驗機等
　精度等級：0.03、0.05
　靈敏度：2.0±0.005mV/V
　輸入阻抗：380±15Ω
　輸出阻抗：350±3Ω
　絕緣電阻：≥5000MΩ
　最大供橋電壓：15V
　安全過載：150％F.S.
　溫度范圍：-30℃～+70℃
　防護等級：IP67
　電纜：輸入（+）紅輸出（+）蘭輸入（-）黃輸出（-）白長度6M

量程(t) \ 尺寸(mm)	A	B	C	D	E	H	F	R	Φ	d	d1	h
5,10klb	1.34	1.25	0.20	4.12	0.28	1.75	0.75	0.64	3.5	0.28	0.41	0.04
25,50klb	1.60	1.25	0.30	4.75	0.38	2.12	0.94	0.88	4.00	0.34	0.51	0.04
100klb	2.00	1.25	0.30	5.50	0.40	2.25	1.14	0.88	4.60	0.41	0.63	0.04
2.5,5t	34.0	31.8	5.0	104.6	7.0	44.5	19.1	16.2	88.9	7.1	10.3	1.0
10,25t	40.6	31.8	7.6	120.7	9.7	53.8	23.9	22.3	1.0.6	8.7	13	1.0
50t	50.8	31.8	7.6	139.7	10.2	57.2	29	22.3	116.8	10.3	15.9	1.0

彈性體為輪輻、孔輻、硬芯平膜片結構，外形高度低，用于拉伸力和壓縮力測量，抗偏、抗側向力強。
精度高，拉、壓輸出對稱性好，性能穩定可靠，量程范圍廣，安裝使用方便。
拉壓式承載，適用于多種載荷力的測試，各種拉壓力測試、電子秤及工業自動化測量控制系統。

主要技術指標
測量范圍	0- 100 ～ 800	kg
輸出靈敏度	1.5～2.0	mV/V
直線度L	±0.02; ±0.05; ±0.1	%F.S
滯后H	±0.02; ±0.05; ±0.1	%F.S
重復性R	±0.02; ±0.05; ±0.1	%F.S
工作溫度	-10～+60	℃
溫度補償范圍	室溫～+60	℃
零點溫度影響	±0.05	%F.S/10 ℃
輸出溫度影響	±0.05	%F.S/10 ℃
激勵電壓	12	VDC
絕緣電阻	2000	MΩ/100VDC
輸入電阻：鋼質	760±5	Ω
鋁質	790±5	Ω
輸出電阻	700±5	Ω
零點輸出	0～±1	%F.S
安全過負荷率	120	%F.S

電氣連接方式

連接方式	插頭座號	導線顏色
輸入（電源）正端	1	紅
輸出信號正端	2	黃（綠）
輸出信號負端	3	白
輸入（電源）負端	4	藍
屏蔽	/	黑
若插頭座號、導線顏色發生顏色變化時，請以傳感器檢定合格證書為準。

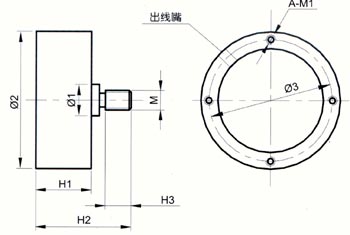

量程(kg)	H1	H2	H3	ø1	ø2	ø3	A-M1	M
100,200,300	28	48	13	16	70	61	4-M5深20	M10x1
500,600,800	32	55	15	18	88	68	8-M6深20	M12x1

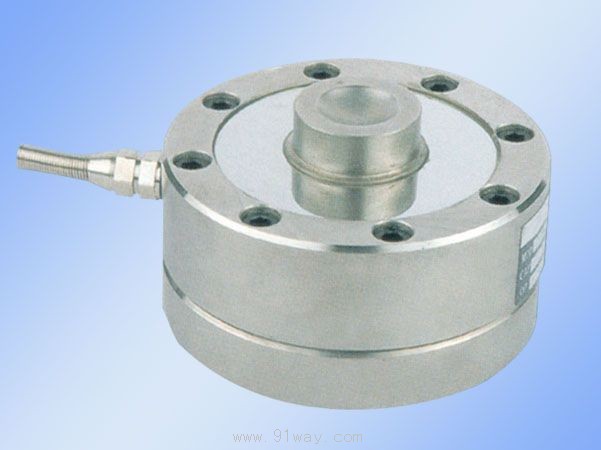

LF-3型輪幅式稱重傳感器

LF-3型輪幅式稱重傳感器（示意圖）
